Place of Origin:
China
ブランド名:
carterberg
証明:
IATF16949
Model Number:
CB-10218

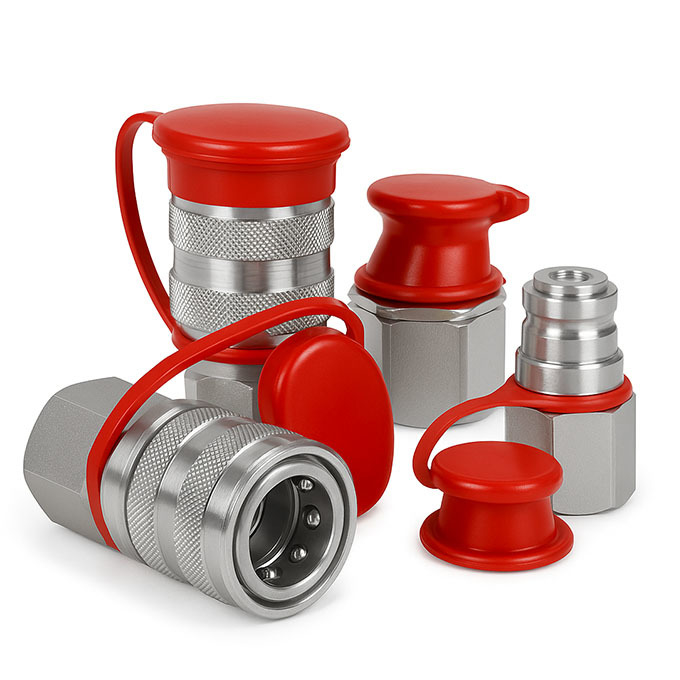

についてCB-10218超高圧の快速結合装置で,高圧まで必要とする高圧の水力システムに設計されています100 MPa (14,500 PSI)コンパクトで精密で,漏れのない切断,aメカニカルロックリングそしてCEJN 218 の互換性制御された水力操作に適しています.
そのG 3/8"スレッドインターフェース硬化された鋼鉄構造と高流量プロファイルにより,一貫した性能で頻繁な高圧サイクルに耐えることができます.
• 100 MPa (14,500 PSI) に適した
高い信頼性と一貫した密封を必要とする極端な水力用途のために設計されています.
• 医療機関漏れのない切断
解離時に流体の損失を防止し,操作者を保護し,汚染を最小限に抑える.
• 医療機関コンパクトプロフィール
ただ73.4mm 長さそして34.6mm直径狭い場所の集合に最適です
• 医療機関ポジティブなロックメカニズム
女性のカップリングにはオートマチック・メカニカル・ロックリング圧力の下での断絶を防ぐため
• 医療機関高流量
配達量は15L/分狭い通路を通って 反応する液圧制御を サポートします
• 医療機関材料とシール
耐久性のために亜鉛コーティングを施した冷却鋼;標準NBRシール選択可能なゴムと金属のインターフェースで
• 医療機関ロープ付きG 3/8 接続
試験機器や超高圧装置に安全な設置を保証する.
| 仕様 | 価値 |
|---|---|
| 仕事 の 圧力 | 100 MPa (14,500 PSI) |
| 爆発圧 | ≥200 MPa |
| 流量 | 15L/分 |
| スレッド接続 | G 3/8 |
| 長さ | 73.4mm |
| 外径 | 34.6mm |
| 鍵のサイズ | 27mm |
| トルク | 60~70 Nm |
| 密封型 | NBR (任意の金属ゴム) |
| 材料 | 亜鉛で覆われた硬化鋼 |
| 温度範囲 | -30°Cから+100°C |
| ロック | メカニカルリング (女性用) |
CB-10218の典型的な圧力流量曲線
女性 (ソケット)
男性 (プラグ)
CB-10218は CEJN 218シリーズコップリングと構造的にも機能的にも互換性があります標準100MPaの道具や固定装置のほとんどを直接置き換えることができる.
Q:CB-10218は圧力で接続できますか?
A: ない. システム は 切断 する 前 に 圧縮 し なけれ ば なり ませ ん. 機械 的 な 鎖 は,完全 に 切断 さ れ た 後 の 安全 を 保証 し ます.
Q: CEJN 218 部品と交換できますか?
A: はい.CB-10218はCEJN 218シリーズ男性および女性カップリングとドロップイン互換性を提供します.
Q: これは動的流量かパルス流量か?
A: はい,指定された圧力と温度範囲内です.頻繁なサイクルでは,オプションの金属密封が推奨されます.
