高圧油圧クイックカップリング CB 10125

CB-10125 超高圧油圧カップリング | コンパクト、バルブフリー設計 (250 MPa)

このCB-10125 油圧クイックカップリングは、超高圧 システム（最大250 MPa (36,250 PSI)）向けに特別に設計されています。バルブレスプラグ、メタルtoメタルシール、コンパクトなG1/4"ねじ構成により、油圧ボルトテンショナー、ベアリングプーラー、および精密な高力用途で使用されるその他の機器に最適です。

このモデルは、CarterbergのCEJN 125互換シリーズの一部であり、極端な負荷下でもシームレスで漏れのない接続と切断を提供します。CMSメタルシール（120°コーン）は、頻繁なサイクルでの安全性と再現性を保証します。

主な特徴と利点

•  250 MPaの作動圧力定格
制御されたツールシステムと試験システムで、極端な油圧力を処理するように設計されています。

•  コンパクトな寸法
全長わずか73.8 mm、外径30 mm — 狭い組み立てスペースに最適です。

•  プラグ側にバルブなし
シンプルな内部構造により、圧力損失を最小限に抑え、より速い圧力均等化を促進します。

•  安全なCMSメタルtoメタルシール
重要なゾーンでのOリングへの依存を排除し、超高圧での優れた性能を実現します。

•  標準ダストキャップと安全ロック
各ユニットには、汚染や偶発的な解放を防ぐための安全ロックと保護キャップが付属しています。

•  CEJN 125シリーズ互換
CEJN 125製品と機能的に互換性があり、供給の柔軟性とコスト効率が向上しています。

技術仕様

CB-10125の典型的な圧力-流量曲線。

バルブレス設計とコンパクトな内部経路により、最小限の圧力降下を示します。

寸法概要

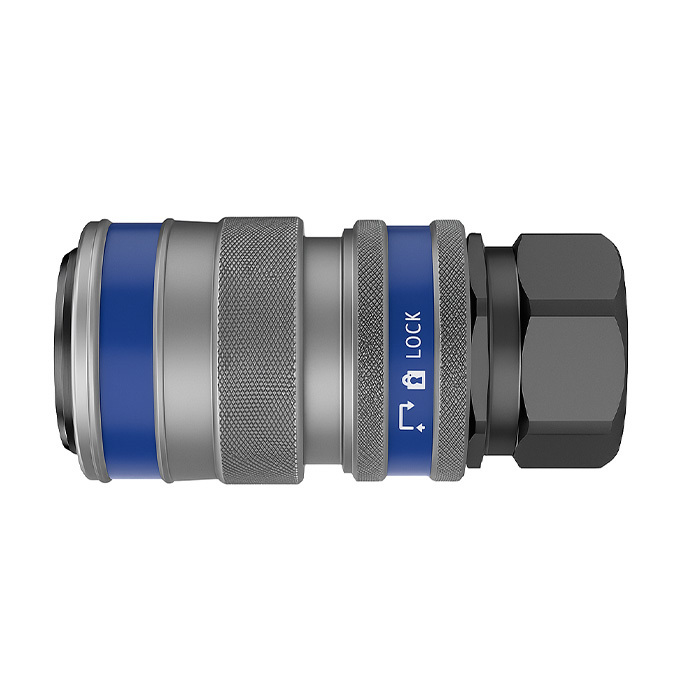

メス（ソケット）

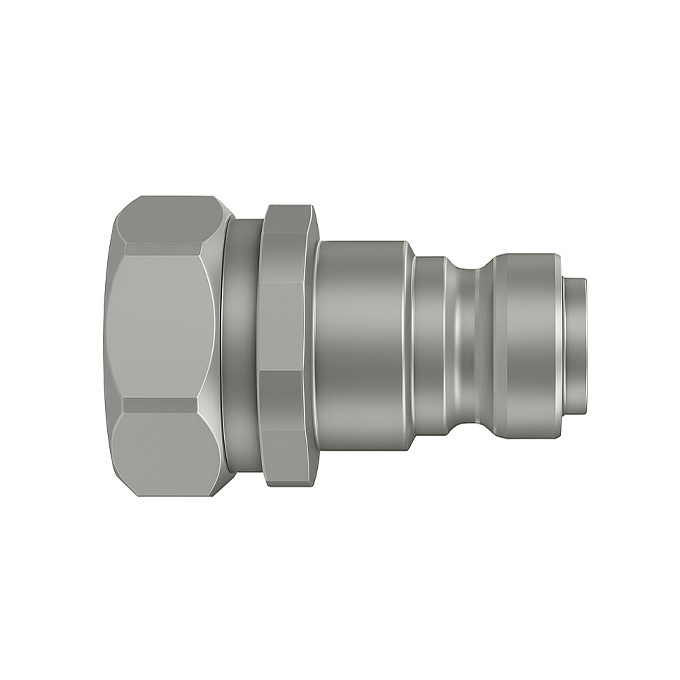

オス（プラグ）

用途

互換性に関する注意点

CB-10125は、CEJN 125シリーズと完全に互換性があり、物理的なサイズ、シールインターフェース、油圧性能を含みます。互換性は保証されていますが、交換または改造の際には、シール材（NBR vs Viton）と最大トルク設定を確認することをお勧めします。

FAQ

Q: CB-10125は、脈動のある動圧システムで使用できますか？
A: 超高圧、静的 負荷サイクルに適しています。脈動システムの場合は、強化型をご相談ください。

Q: カップリングは完全にバルブフリーですか？
A: はい。オス側（プラグ）は、流体抵抗を最小限に抑えるためにバルブフリーです。切断する前に、システムを減圧する必要があります。

Q: これはCEJN 125ツールと互換性がありますか？
A: はい。CB-10125は、機能的に互換性のある CEJN 125の代替品であり、ボルトテンショナー、プーラーなどでの使用を目的として設計されています。
