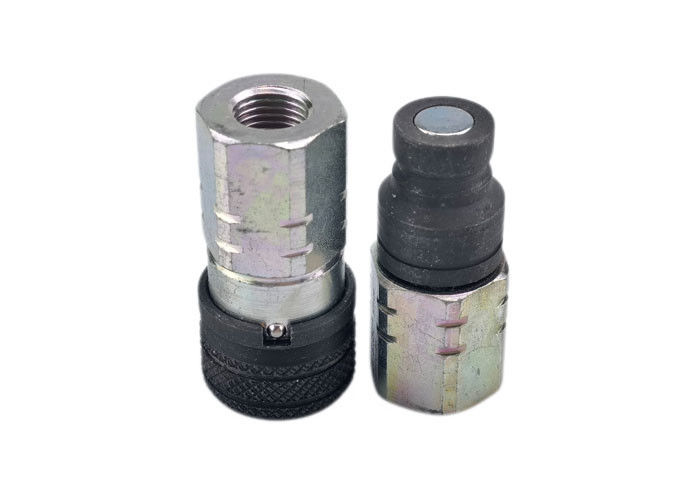

1/2' ISO16028 フラットフェイス ハイドロリック スタンダード スチール フラットフェイス クープリング
特徴
CB-6シリーズコップルは,ISO16028規格を満たすフラットフェイスドライブレークまたは最小流出液圧コップルである.ボディサイズは1/4",3/8", 1/2",5/8",3/4"および1".
申請
CB-6シリーズは,水力流出が懸念され,他のメーカーとの交換性が重要であるアプリケーションに理想的です.農業用機器鉱山設備,鉄道整備,上空のバケツホイスト,スキード・ステアローダー
標準材料
| 体の大きさ | パートナー | 糸 | A について | B について | HEX |
| 1/4 インチ | CB-S2S-6FN | 1/4 | 2.32 | 1.10 | 0.87 |
| 3/8 インチ | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8 インチ | CB-S3S-6FN | 半角 | 2.87 | 1.26 | 1.18 |
| 半インチ | CB-S4S-6FN | 半角 | 3.31 | 1.50 | 1.42 |
| 半インチ | CB-S4S-6FN | 3/4 〜 | 3.31 | 1.50 | 1.42 |
| 5/8 インチ | CB-S5S-6FN | 半角 | 3.23 | 1.65 | 1.42 |
| 5/8 インチ | CB-S5S-6FN | 3/4 〜 | 3.39 | 1.65 | 1.42 |
| 3/4 インチ | CB-S6S-6FN | 3/4 〜 | 3.74 | 1.89 | 1.61 |
| 3/4 インチ | CB-S6S-6FN | 1 円 | 3.86 | 1.89 | 1.61 |
| 1 " | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
| 体の大きさ | パートナー | 糸 | C について | D | HEX |
| 1/4 インチ | CB-P2S-6FN | 1/4 | 2.05 | 0.63 | 0.87 |
| 3/8 インチ | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8 インチ | CB-P3S-6FN | 半角 | 2.52 | 0.78 | 1.18 |
| 半インチ | CB-P4S-6FN | 半角 | 2.91 | 0.96 | 1.42 |
| 半インチ | CB-P4S-6FN | 3/4 〜 | 2.95 | 0.96 | 1.42 |
| 5/8 インチ | CB-P5S-6FN | 半角 | 2.87 | 1.06 | 1.42 |
| 5/8 インチ | CB-P5S-6FN | 3/4 〜 | 2.95 | 1.06 | 1.42 |
| 3/4 インチ | CB-P6S-6FN | 3/4 〜 | 3.39 | 1.18 | 1.61 |
| 3/4 インチ | CB-P6S-6FN | 1 円 | 3.39 | 1.18 | 1.61 |
| 1 " | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
