起源の場所:
上海,中国
ブランド名:
Carterberg
証明:
IATF16949
モデル番号:
CB-SP-6FN-VEP

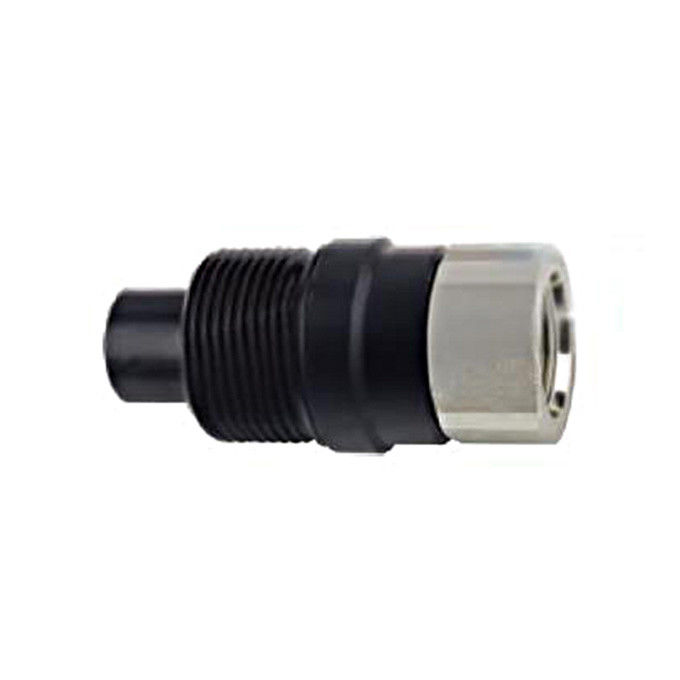

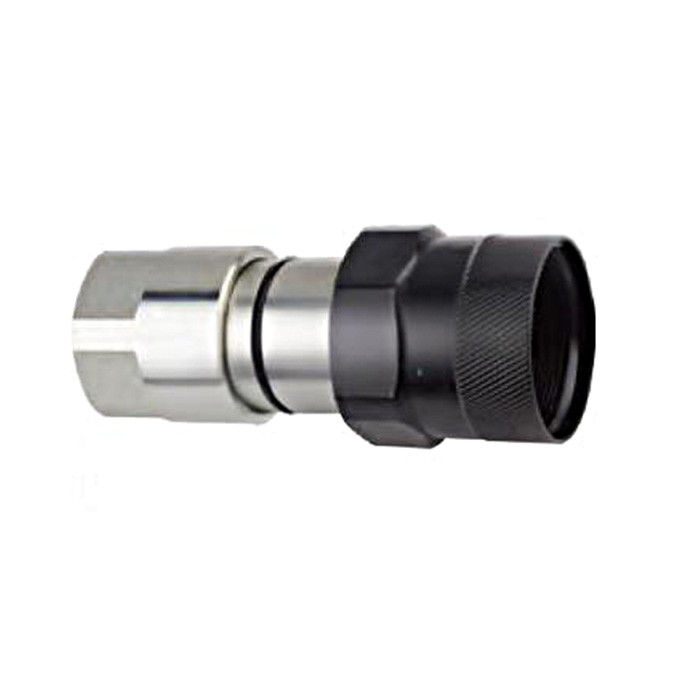

CB-SP-6FN-VEPは,高圧および残留圧適用のために設計されたカーターバーグの重用スレッドロックフラットフェイス液圧快速結合機です.フラッシュバルブ設計と 手動でスローリングされたロックリングスリーブにより,厳しい作業条件でも安全で漏れを最小限に抑えられる接続を保証しますこのモデルはカーターバーグのフラットフェイスファミリーの中で 圧力の下での安全な接続と振動抵抗が不可欠な理想のソリューションとして 注目されています
| 特徴 | 記述 |
|---|---|
| ロープ式スリーブロック | 女性のコップラーは,スローリングによるコネクションを男性コップラーと手動で固定するためにスローリングマウスを使用し,振動や引きずりによる脱線を防止します. |
| 残り 圧力 の 下 で の 接続 | 男性の乳首は,残留圧力が存在する場合でも結合を可能にするように設計されており,ツールまたはホースの交換時に停止時間を短縮します. |
| フラッシュバルブ設計 | 平面バルブは,切断時に流体の流出を最小限に抑え,再接続時に空気の入力を減らす. |
| 固体鋼のバーストック建設 | すべてのコップラーが 高精度で加工された 固体炭素鋼で 優れた強度と 液体ショックと衝動に対する耐久性があります |
| 防爆BFTシール | 粘着型BFT構造のナイトリルゴムシールが極端な条件下で優れたシール信頼性を提供します. |
| 環境 に 優しい クロム 塗装 | 高度な表面処理により腐食耐性が向上し,屋外や湿気のある環境に適しています. |
| サイズ (インチ) | 糸の種類 | 定数圧力 (PSI) | 定量流量 (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | G1-1/2 | 5000 | 152 |
温度範囲:-20°Cから+120°C
• 医療機関密封材:NBR (ナトリルゴム)
• 医療機関機体材料:クローム付き炭素鋼
• 医療機関準拠性ISO 16028
• 医療機関交換可能:STUCCHI VEPシリーズ
女性 (ソケット)
|
第9部分 |
LS |
D |
HEX1 |
HEX2 |
A について |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53 について7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58 について8 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ687 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|
第9部分 |
LS |
C について |
d |
E について |
HEX2 |
A について |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
