Place of Origin:
Shanghai, China
ブランド名:
Carterberg
証明:
IATF16949
Model Number:
CB-SP-6FN-PTR

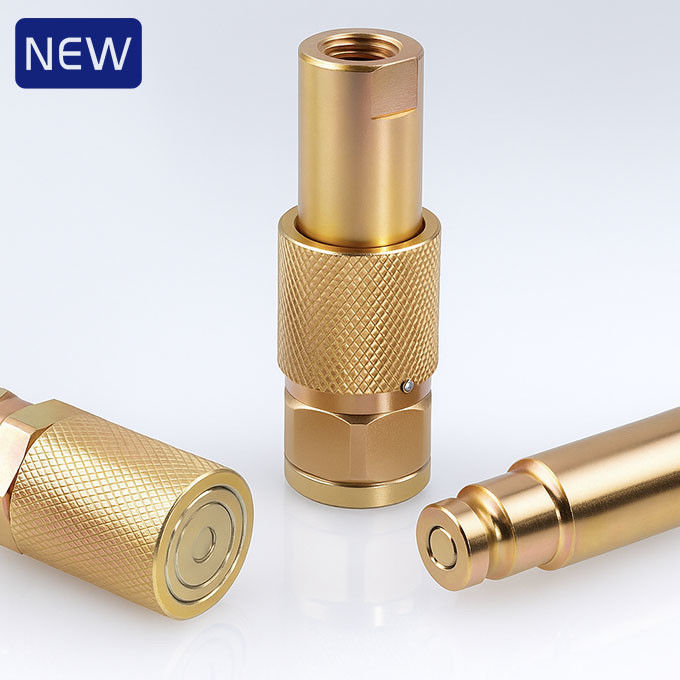

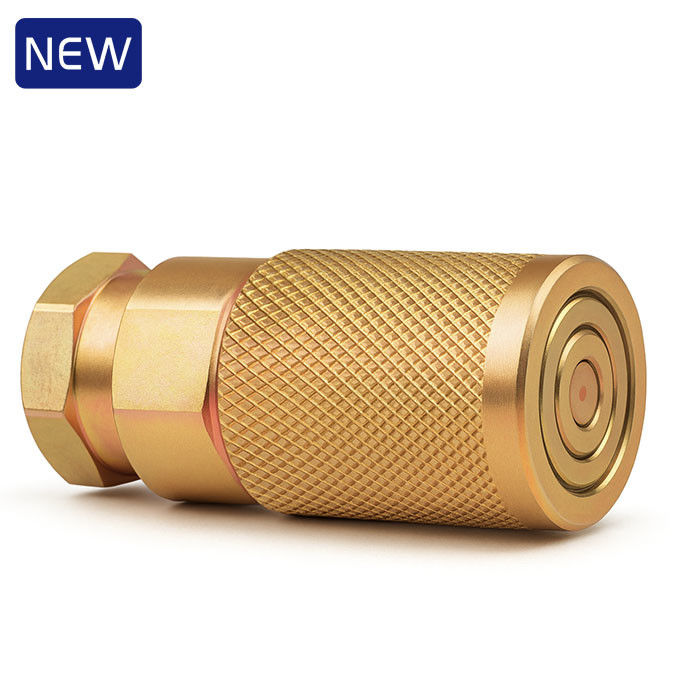

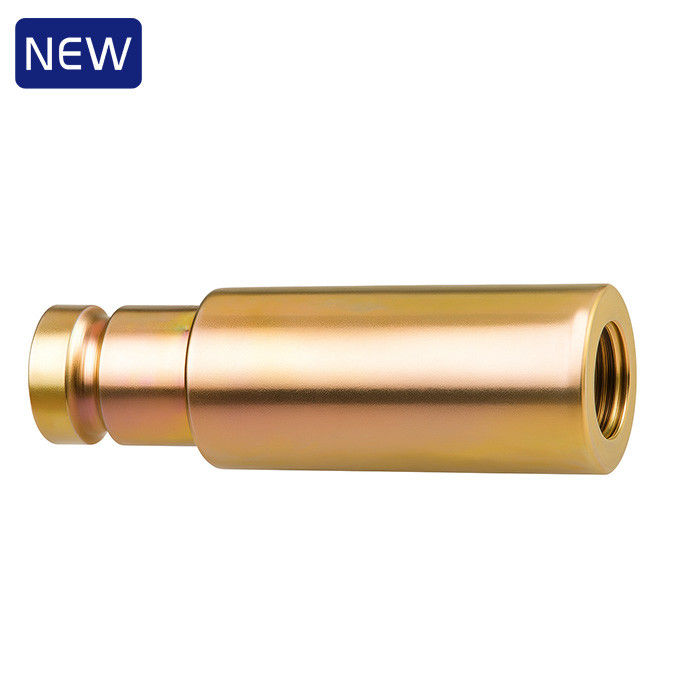

• フラットフェースバルブは、切り離し時の液体のこぼれや空気の混入を最小限に抑え、オーバーヘッド油圧用途に最適です。
• ねじスリーブロックは、振動や外部からの衝撃による偶発的な切り離しを防ぐための堅牢な機械的保持力を提供します。
• ブローアウト防止ボンデッドシールは、高圧での切り離し中の内部損傷やシールの損失を防ぎます。
• 防塵スリーブカバーは、保持リングとロックコンポーネントを清潔に保ち、長期間にわたるスムーズな操作を保証します。
• 亜鉛メッキ仕上げと黄クロメートコーティングにより、過酷な環境下での耐食性が向上しています。
• コンパクト設計で、内部ポペット分離がないため、迅速かつ容易なフラッシングとメンテナンスが可能です。
• NITTO 350シリーズカップリングと完全に互換性があります。構造と設計
技術仕様
| 値 | 利用可能なボディサイズ |
|---|---|
| 1/4", 3/8" | 定格圧力 |
| 5000 PSI | 定格流量 |
| 3 GPM (1/4") / 6 GPM (3/8") | 温度範囲 |
| -20°C ～ +120°C | こぼれ (最大/接続) |
| 0.015 mL | 空気混入 (最大) |
| 0.020 mL | シール材 |
| NBR | ロック機構 |
| ねじスリーブ (手動回転) | バルブ構造 |
| フラットフェース (残留トラップなし) | 寸法概要 |
部品番号
|
LP |
Φ |
DHEX1 |
A |
T |
T |
|
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
CB-P3S-6FN-PTR |
|
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |
アプリケーションシナリオ |
部品番号
|
LP |
C |
HEX2 |
A |
T |
T |
|
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
CB-P3S-6FN-PTR |
|
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
アプリケーションシナリオ |
動力伝達メンテナンスの油圧システム (例: オーバーヘッドバケットツール)• 鉄道
および信頼性の高いねじロック（液体の清浄度とブローアウトのリスクを最小限に抑える必要がある場合)• 高圧
建設ツール（頻繁な接続/切り離しが必要な場合)•
最小限の漏れと信頼性の高いねじロックを必要とするあらゆる過酷な環境
Tこの製品は後日、Carterbergのねじ接続油圧カップリングカテゴリに移動されます。追加のサイズとシーリングオプションが利用可能になります。
問い合わせを直接私たちに送ってください.
