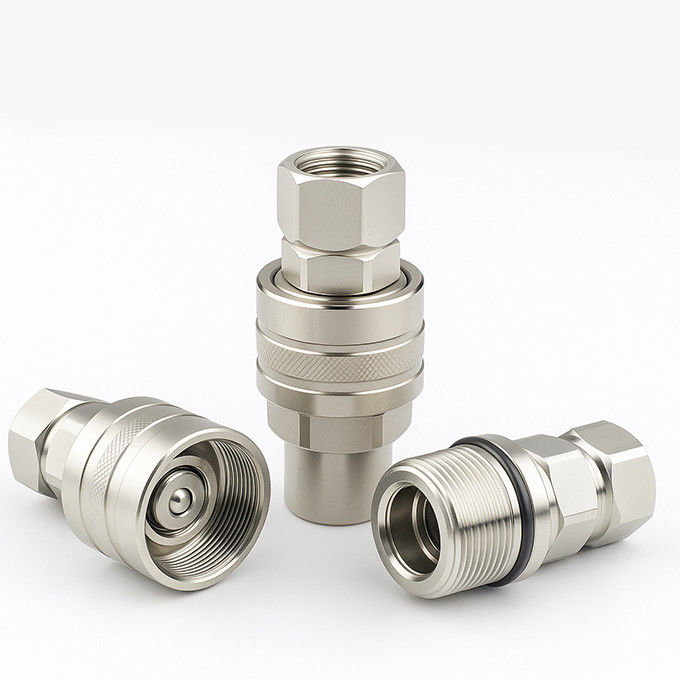

ねじ込み式油圧クイックカップリング CB SPS 3FN CVV

ねじ込み式油圧クイックカップリング CB SPS 3FN CVV

起源の場所:

中国上海

ブランド名:

Carterberg

証明:

IATF16949

モデル番号:

CB-SPS-3FN-CVV

連絡 ください
引金 を 求め て ください
製品の詳細
Serise:
螺旋式ハイドラウリック・クイック・カプリング
サイズ:
1/4" 3/8" 1/2" 3/4" 1"
材料:
Chromeは鋼鉄をめっきした
作業圧:
5000psi
額定流量:
50 GPM
動作温度:
20°Cから120°C
アプリケーション:
掘削機と土壌移動用流体システム,掘削機械の高パルス水力回路,移動型水力発電機
交換可能:
より速いCVVシリーズ,Stucchi VDシリーズ
支払いおよび配送条件
最小注文数量
交渉
価格
交渉可能
パッケージの詳細
段ボール
受渡し時間
7~20 営業日
支払条件
L/C,D/A,D/P,T/T,ウェスタン・ユニオン
供給の能力
5000~20000 pc/month
関連製品
連絡 ください
86-021-37214610
今連絡してください
製品説明

CB-SPS-3FN-CVV スレッドスリーブロック油圧カップリング

CB-SPS-3FN-CVVは、Carterberg社が設計した高耐久性のねじ込み式クイックカップリングで、油圧パルス、頻繁な流量サージ、過酷な屋外環境に耐えるように設計されています。 コンパクトなスリーブロック構造により、ニップル側の対応するねじとの安全な手動接続が可能で、建設機械、掘削機、流体移送システムに最適です。
無垢の棒鋼から製造され、高度なクロムメッキ処理が施されており、優れた耐食性と振動下での一貫したアライメントを提供します。

主な特徴

•  ねじ込み式スリーブロック機構
メススリーブをオスニップルにねじ込むことで安全な接続を実現し、加圧下での偶発的な分離に強い。
•  アンチインパルスバルブ設計
突然の油圧サージや圧力スパイクによる損傷を軽減するために特別に設計されています。
•  ポジティブストップリング付きバルブ保持器
正確な内部バルブアライメントを保証し、動的条件下での信頼性の高いシャットオフを維持します。
•  機械加工されたクロムメッキ鋼構造
屋外またはモバイル油圧システムにおける高い耐食性と長い耐用年数。
•  互換性のあるプロファイル
FASTER CVVシリーズおよびSTUCCHI VDシリーズのねじ込み式カプラーと互換性があります。

 技術仕様

パラメータ
モデル CB-SPS-3FN-CVV
接続タイプ ロッキングリング付きねじ込みスリーブ
バルブタイプ デュアルシャットオフ
シール材 NBR(Buna-N)
本体材質 クロムメッキ鋼
利用可能なサイズ 1/4インチ、3/8インチ、1/2インチ、3/4インチ、1インチ
定格圧力 5000 PSI(1/4インチ、3/8インチ、1/2インチ)4500 PSI(3/4インチ、1インチ)
定格流量(GPM) 3、6、12、28、50
温度範囲 –20℃~+120℃
互換性 Faster CVVシリーズ、Stucchi VDシリーズ

寸法概要

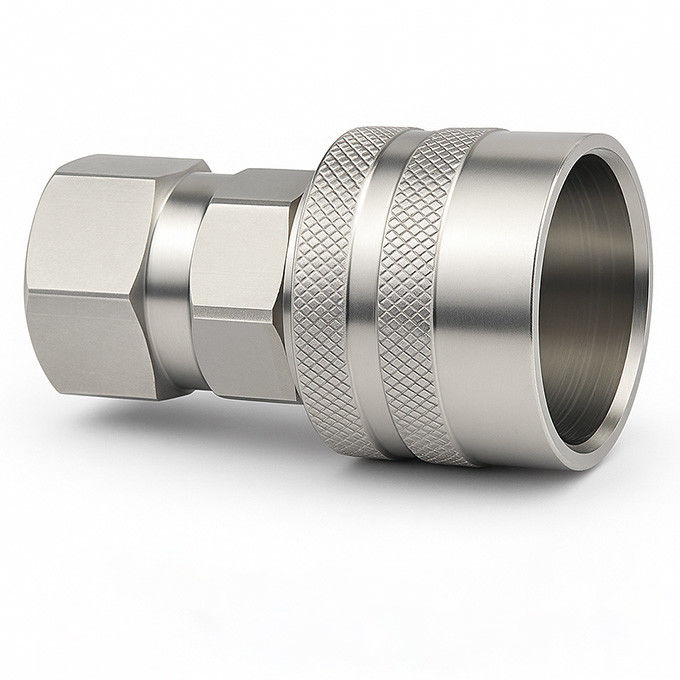

メス(ソケット)

ねじ込み式油圧クイックカップリング CB SPS 3FN CVV 0

部品番号 LS D HEX1 HEX3 A T
CB-S2S-CVV 58.6 34 S19六角 S30対辺 13 G1/4 NPT1/4
CB-S3S-BA 66.5 34 S22六角 S30対辺 13 G3/8 NPT3/8
CB-S4S-BA 76.5 42 S27六角 S36対辺 18 G1/2 NPT1/2
CB-S6S-BA 89.5 48 S36六角 S41対辺 18 G3/4 NPT3/4
CB-S8S-BA 105.5 56.5 S41六角 S51対辺 24.5 G1 NPT1

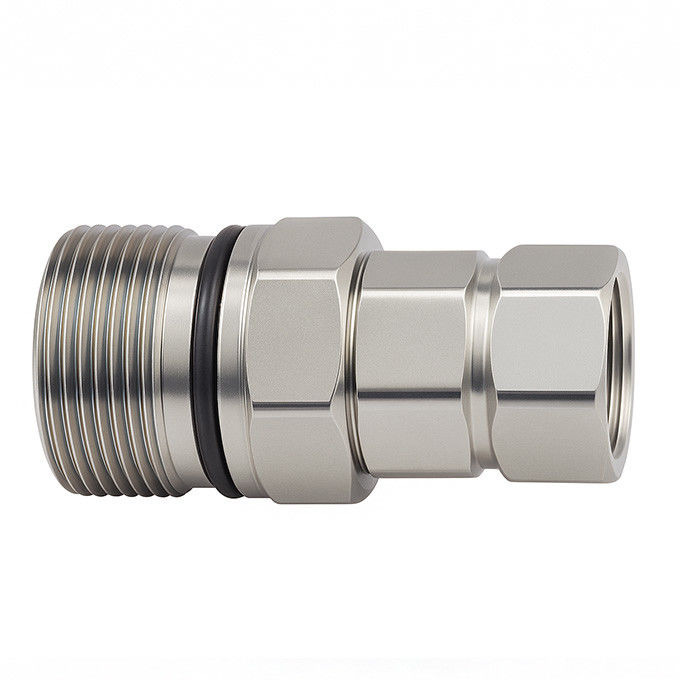

オス(プラグ)

ねじ込み式油圧クイックカップリング CB SPS 3FN CVV 1

部品番号 LP d HEX2 A T
CB-P2S-CVV 60 M24*2 S19六角 13 G1/4 NPT1/4
CB-P3S-BA 55.3 M28*2 S22六角 13 G3/8 NPT3/8
CB-P4S-BA 61.5 M36*2 S27六角 18 G1/2 NPT1/2
CB-P6S-BA 83.5 M42*2 S36六角 18 G3/4 NPT3/4
CB-P8S-BA 94.5 M48*3 S41六角 24.5 G1 NPT1


適用分野

•  掘削機および土木機械の流体システム
•  掘削機などの高パルス油圧回路
•  モバイル油圧パワーユニット
•  車載修理設備
•  農業用油圧マニホールド

構造上の利点

特徴 機能
スリーブロックねじ接続 振動下での強力なグリップと圧力完全性
デュアルシャットオフポペットバルブ 頻繁な操作中の漏れ防止切断
防錆メッキ 安定した屋外性能
バルブ保持リング 確実なバルブ着座とアライメントを保証
