Name: ねじ込み式油圧クイックカップリング CB SPS 3FN FD86
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPS-3FN-FD86
Availability: InStock

家へ > 製品 > 油圧速いカップリング >

ねじ込み式油圧クイックカップリング CB SPS 3FN FD86

起源の場所:

上海,中国

ブランド名:

Carterberg

証明:

IATF16949

モデル番号:

CB-SPS-3FN-FD86

連絡ください

引金を求めてください

製品の詳細

Serise:

螺旋式ハイドラウリック・クイック・カプリング

サイズ:

材料:

炭素鋼

額定流量:

最大75ガロン/分

定数圧力:

750psiまで

アプリケーション:

鉱山機械、油圧工具システム、高圧移動式機器、パネルマウントトランスファーライン、石油・ガスメンテナンスユニット

交換可能:

HANSEN FD86シリーズ

支払いおよび配送条件

最小注文数量

交渉

価格

交渉可能

パッケージの詳細

カートン

受渡し時間

7~20 営業日

支払条件

L/C,D/A,D/P,T/T,ウェスタン・ユニオン

供給の能力

5000~20000 pc/month

ねじ込み式油圧クイックカップリング CB SPS 3FN W6000

最良の価格を入手する

ねじ込み式油圧クイックカップリング CB SPS 3FN FD86

最良の価格を入手する

螺旋式液圧式快速コップリング-cb-sps-3fn-96

最良の価格を入手する

連絡ください

86-021-37214610

今連絡してください

製品説明

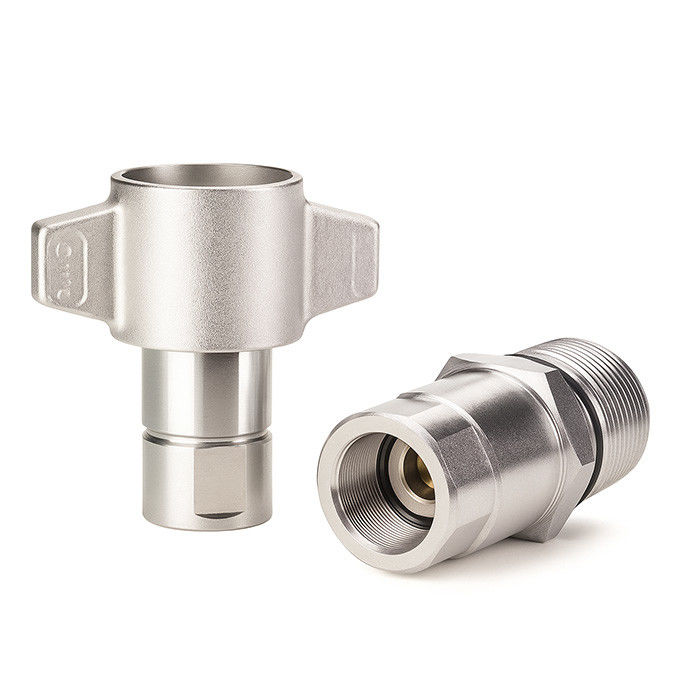

CB-SPS-3FN-FD86 スレッド接続油圧カプラー

CB-SPS-3FN-FD86 は、圧力サージと流体清浄度が重要な高インパルスシステム向けに設計された、Carterberg の高度なスレッド接続油圧クイックカップリングです。ドライブレーク、ウィングナット/六角ナット構成に基づいており、背圧下での動作時でも、確実な接続と最小限の流体損失を保証します。

鉱業、油圧工具システム、バルクヘッド取り付け流体移送などの業界向けに設計されたこのカップリングは、管状バルブ構造と金属対金属の二次シールを特徴とし、最大 5000 PSI までの堅牢な性能を提供します。

主な特徴

• ウィングナットまたは六角ナットによるスレッド接続

流体吹き出しのリスクなしに、加圧下（最大 750 psi）での接続を可能にします。

• ドライブレークバルブ設計

接続/切断時の流体損失を最小限に抑え、空気の混入を防ぎます。

• テフロンバックアップリング + 金属対金属シール

熱サイクル下でも、高いインパルス耐性と長いシール寿命を保証します。

• アキュメねじプロファイル

かじりつきに強く、アライメントを向上させ、過酷な環境下での繰り返し接続をサポートします。

• パネル/バルクヘッド取り付け用スチールフランジ

オプションのフランジにより、剛性のあるシステムアセンブリへの統合が簡素化されます。

技術仕様

パラメータ	値
モデル	CB-SPS-3FN-FD86
タイプ	スレッド接続、ドライブレーク
接続スタイル	ウィングナットまたは六角ナット
バルブタイプ	管状、デュアルシャットオフ
シール材	Buna-N (NBR)
本体材質	高強度炭素鋼、三価亜鉛メッキ
バックアップシール	PTFE (テフロン)
最大使用圧力	5,000 PSI
加圧下での接続	最大 750 PSI
取り付けオプション	スチールフランジ（オプション）
利用可能なサイズ	1インチ、1-1/4インチ

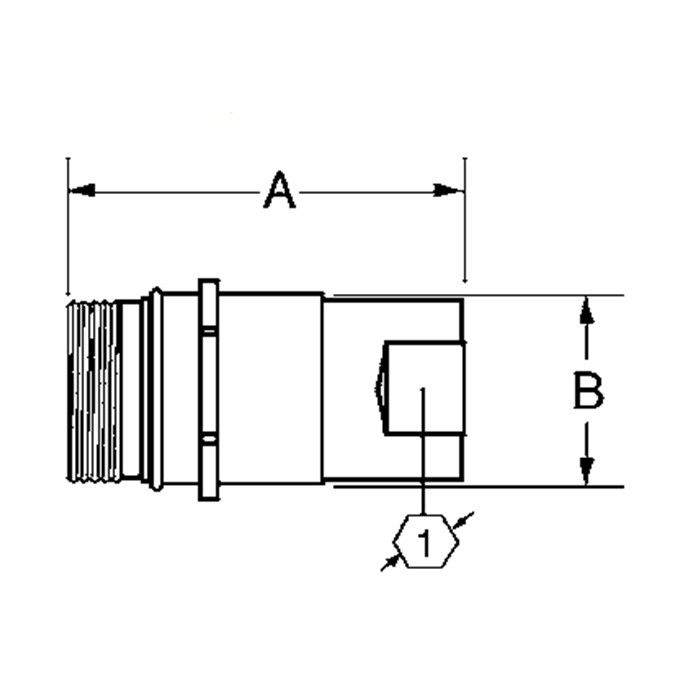

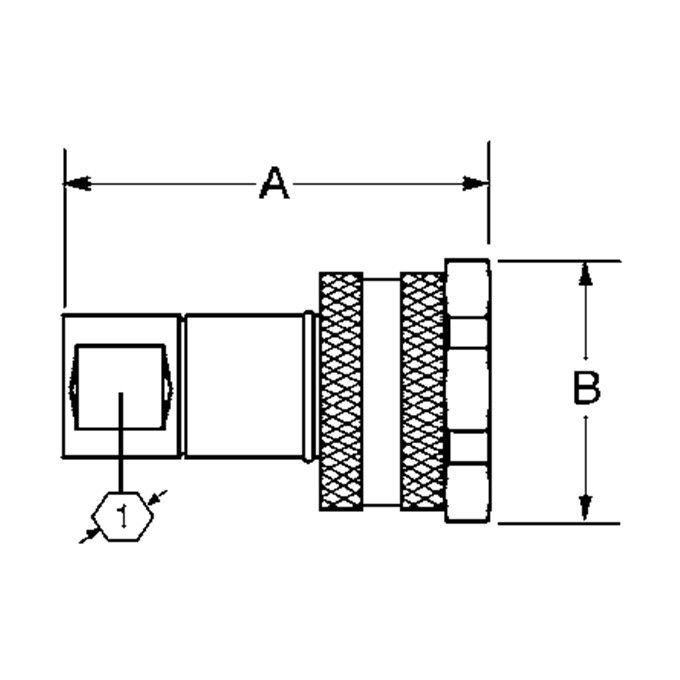

寸法概要

メス（ソケット）

オス（プラグ）

本体サイズ	PARTNO.	ねじ	A	B	HEX
1インチ	CB-S8S-3FN-G	1-11 1/2	4.98	4.50	-
1インチ	CB-S8S-3FN-G	1-11 1/2	4.98	2.81	1.62
1インチ	CB-P8S-3FN-G	1-11 1/2	4.40	2.11	1.75

用途

• 鉱山機械

• 油圧工具システム

• 高圧移動機器

• パネル取り付け移送ライン

• 石油・ガスメンテナンスユニット

Carterberg エンジニアリングインサイト

CB-SPS-3FN-FD86 は、単なるスレッド接続フィッティングではありません。高インパルスバルブ性能、残留圧力許容度、堅牢なアキュメねじを組み合わせることで、Carterberg は他社が失敗する場所で長期的な安定性を保証します。深い鉱山作業でも、加圧された移動修理ステーションでも、このカップリングは振動、汚染、締めすぎによる損傷に耐え、ミッションクリティカルな用途に最適なソリューションとなっています。技術資料またはサンプルにご興味がありますか？

CAD 図面、互換性に関するガイダンス、または見積もりをご希望の場合は、お問い合わせください。

Carterberg のねじ付き油圧シリーズは IATF16949 に準拠しており、カスタム仕様に対応できます。
