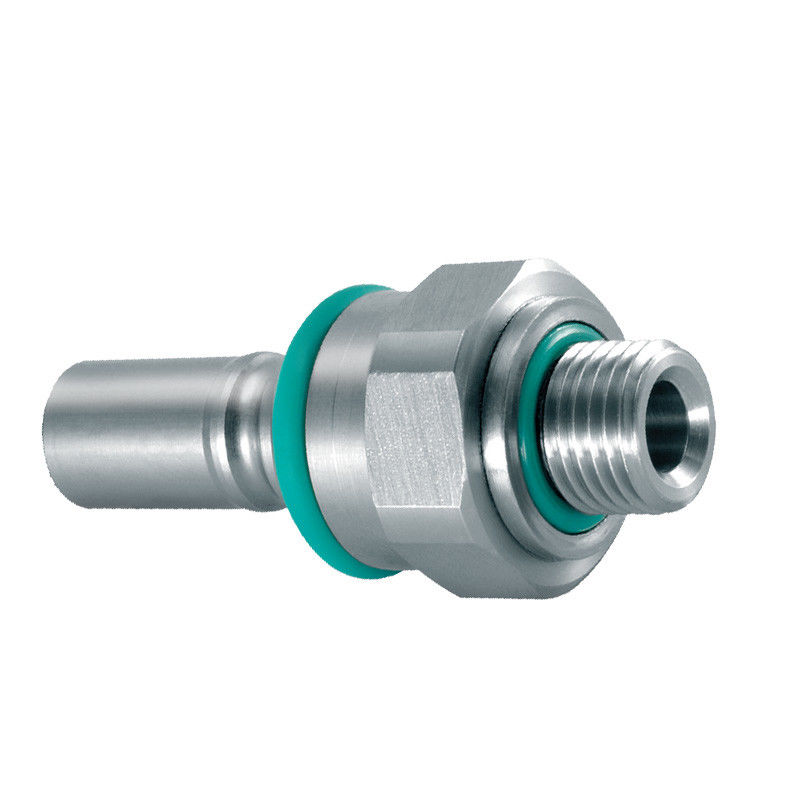

Name: 160 Bar ハイドロリック・クイック・カプリング ISO シリーズ ISO 16028-Cb-Sp-6fn-Rw
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-RW
Availability: InStock

家へ > 製品 > 油圧速いカップリング >

160 Bar ハイドロリック・クイック・カプリング ISO シリーズ ISO 16028-Cb-Sp-6fn-Rw

ISO 16028 液圧式快速結合装置

ISO シリーズ液圧速配合器

起源の場所:

上海,中国

ブランド名:

Carterberg

証明:

IATF16949

モデル番号:

CB-SP-6FN-RW

連絡ください

引金を求めてください

160 Bar ハイドロリック・クイック・カプリング ISO シリーズ ISO 16028-Cb-Sp-6fn-Rw

製品の詳細

タイプ:

油圧速いカップリング

ISO標準:

ISO 16028

サイズ:

1/4 インチ 3/8 インチ

インターフェイス方法:

フラットフェイス

定数圧力:

160 bar / 2320 PSI

額定流量:

16 〜 40 l/min

温度範囲:

20°Cから200°C

材料:

ステンレス鋼

適用する:

鉄道水力システム,産業用ハンドリングシステム,モバイルサービス機器

交換可能:

HANSEN RWシリーズ

ハイライト:

ISO 16028 液圧式快速結合装置

ISO シリーズ液圧速配合器

支払いおよび配送条件

最小注文数量

交渉

価格

交渉可能

パッケージの詳細

カートン

受渡し時間

7~20 営業日

支払条件

L/C,D/A,D/P,T/T,ウェスタン・ユニオン

供給の能力

5000~20000 pc/month

高圧無糸ジャックコップリングガイド cb sp3s tc

最良の価格を入手する

高圧液圧速コップリング cb sp3s tc

最良の価格を入手する

CB SP 10F TG ISO 7241 A 油圧クイックカップリング

最良の価格を入手する

CB SPM 10F A ISO 7241A 耐腐食性油圧クイックカップリング

最良の価格を入手する

連絡ください

86-021-37214610

今連絡してください

製品説明

CB-SP-6FN-RW フラットフェース油圧カプラー

密閉された高振動環境向けに設計

CB-SP-6FN-RWクイックカプラーは、プル接続機構と二重シールバルブ設計を採用しており、鉄道油圧、モバイル産業システム、および確実で耐振動性の接続が不可欠な狭い環境での使用に最適です。

ステンレス鋼構造とバイトンシールを組み合わせることで、熱、圧力、および汚染ストレス下での信頼性の高い性能を保証し、優れたスピルとエアコントロールを実現します。

特徴的な性能機能

アプリケーションの焦点 プル接続操作

意図的な挿入とロック動作が必要であり、手の届きにくい場所やモバイルシステムでの安全な接続に最適です。

特にカプラーが密閉された場所やアクセスが困難な場所に配置されている場合。デュアルシール機構

二重シールにより、圧力スパイクや温度変化があっても漏れのない操作を保証します。

特にカプラーが密閉された場所やアクセスが困難な場所に配置されている場合。統合ダストシール

外部の汚染物質から保護し、屋外の鉄道環境や産業ヤードに適しています。

特にカプラーが密閉された場所やアクセスが困難な場所に配置されている場合。優れた流量と振動安定性

振動下での切断なしに、最大160 bar（2320 PSI）で16〜40 l/minの流量をサポートします。

特にカプラーが密閉された場所やアクセスが困難な場所に配置されている場合。フラットフェースバルブ

接続/切断時の流体損失を最小限に抑え、空気の混入を低減します。

材料とシーリングの概要

コンポーネント	材料
ボディ/スリーブ/エンド	ステンレス鋼
バルブ	真鍮
スプリングとボール	ステンレス鋼
シール材	バイトン（その他はご要望に応じて）

この構成は、優れた耐薬品性、熱安定性、および現場またはモバイルでの長期的な信頼性を提供します。

技術概要

パラメータ	仕様
接続方法	プル接続
シールタイプ	二重シール+フラットフェースバルブ
バルブタイプ	低スピル付きフラットフェース
使用圧力	160 bar / 2320 PSI
定格流量	16 – 40 l/min
空気混入	≤ 0.10 ml / 0.20 ml
スピル	≤ 0.01 ml / 0.02 ml
温度範囲	–20°C～+200°C（–4°F～+392°F）
利用可能なサイズ	1/4"
3/8"	標準
ISO 16028互換	互換性のあるもの

Hansen RWシリーズ

アプリケーションの焦点•

鉄道油圧システム

特にカプラーが密閉された場所やアクセスが困難な場所に配置されている場合。•

産業用ハンドリングシステム

特にカプラーが密閉された場所やアクセスが困難な場所に配置されている場合。•

モバイルサービス機器

ユーザーの介入を最小限に抑えながら、安全でクリーンな流体移送を提供します。

寸法概要

フラットフェースプロファイルとシーリングインターフェースを備えたオスコネクタの寸法図	ボディサイズ	PARTNO.	ねじ	A	B	F
HEX	1/4"	CB-P2L-6MG-F	G1/4	53,5	12,5	11
24	3/8"	CB-P3L-6MG-F	G3/8	67,5	17	12

フラットフェースプロファイルとシーリングインターフェースを備えたオスコネクタの寸法図	ボディサイズ	PARTNO.	ねじ	D	E	F
HEX	1/4"	CB-P2L-6MG-F	G1/4	46	12,5	11
24	3/8"	CB-P3L-6MG-F	G3/8	57	17	12
