起源の場所:
上海,中国
ブランド名:
Carterberg
証明:
IATF16949
モデル番号:
CB-SP-6FN-FF
| 構成要素 | 材料 / 仕上げ |
|---|---|
| 身体 | 亜鉛塗装された鉄鋼,二色化またはQPQ |
| スリーブ | QPQ加工鋼 |
| バルブ | スチール,黒い仕上げ |
| 接続を終了する | 亜鉛製鋼 |
| スプリング&ボール | AISI 302 ステンレス鋼 |
| シール | ニトリル (NBR) |
| 防塵キャップ / プラグ | 赤いPVC (他のオプションも利用可能) |
| パラメータ | 仕様 |
|---|---|
| スタンダード | ISO 16028 |
| 接続タイプ | 押して接続する 鍵の袖 |
| 仕事 の 圧力 | 350 bar / 5075 PSI まで |
| 額定流量 | 12 〜 155l/min |
| 温度範囲 | 20°Cから+100°C (4°Fから+212°F) |
| 切断ごとに漏れ | 0. 008 0.03 ml |
| サイズ | 1/4" 3/8" 5/8" 3/4" 1" 1-1/4" |
CB-SP-6FN-FF 女性コップラー技術図,平面設計とQPQ処理の袖を強調
| 体の大きさ | パートナー | 糸 | A について | B について | HEX |
| 1/4 インチ | CB-S2S-6FN | 1/4 | 2.32 | 1.10 | 0.87 |
| 3/8 インチ | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8 インチ | CB-S3S-6FN | 半角 | 2.87 | 1.26 | 1.18 |
| 半インチ | CB-S4S-6FN | 半角 | 3.31 | 1.50 | 1.42 |
| 半インチ | CB-S4S-6FN | 3/4 〜 | 3.31 | 1.50 | 1.42 |
| 5/8 インチ | CB-S5S-6FN | 半角 | 3.23 | 1.65 | 1.42 |
| 5/8 インチ | CB-S5S-6FN | 3/4 〜 | 3.39 | 1.65 | 1.42 |
| 3/4 インチ | CB-S6S-6FN | 3/4 〜 | 3.74 | 1.89 | 1.61 |
| 3/4 インチ | CB-S6S-6FN | 1 円 | 3.86 | 1.89 | 1.61 |
| 1 " | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
CB-SP-6FN-FF 構造の詳細を伴う男性式平面式快速結合図
| 体の大きさ | パートナー | 糸 | C について | D | HEX |
| 1/4 インチ | CB-P2S-6FN | 1/4 | 2.05 | 0.63 | 0.87 |
| 3/8 インチ | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8 インチ | CB-P3S-6FN | 半角 | 2.52 | 0.78 | 1.18 |
| 半インチ | CB-P4S-6FN | 半角 | 2.91 | 0.96 | 1.42 |
| 半インチ | CB-P4S-6FN | 3/4 〜 | 2.95 | 0.96 | 1.42 |
| 5/8 インチ | CB-P5S-6FN | 半角 | 2.87 | 1.06 | 1.42 |
| 5/8 インチ | CB-P5S-6FN | 3/4 〜 | 2.95 | 1.06 | 1.42 |
| 3/4 インチ | CB-P6S-6FN | 3/4 〜 | 3.39 | 1.18 | 1.61 |
| 3/4 インチ | CB-P6S-6FN | 1 円 | 3.39 | 1.18 | 1.61 |
| 1 " | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |

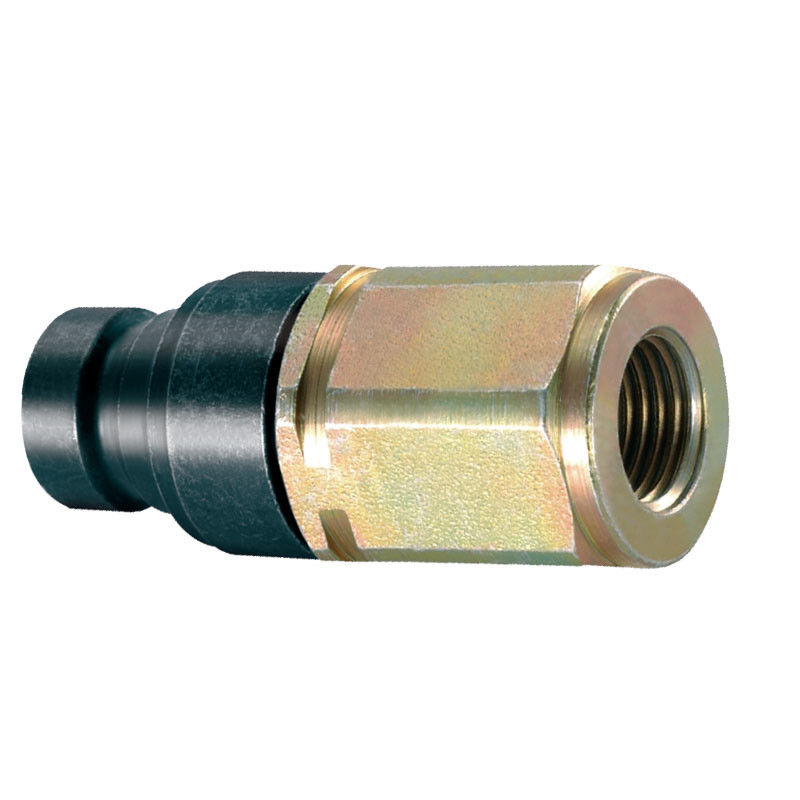

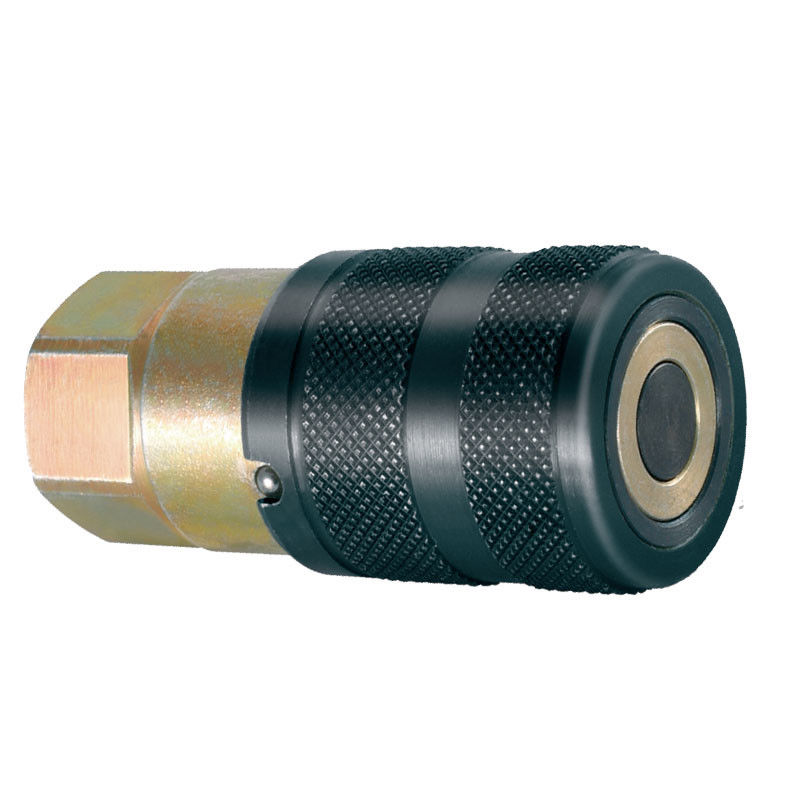

CB-SP-6FN-FFセットの実世界の製品画像,プッシュ・トゥ・コネクトと安全ロック構造が特徴です.
