Name: 亜鉛塗装鋼液圧快速結合器 Isoシリーズ Iso 16028-Cb-Sp-6fn-Qa
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-QA
Availability: InStock

家へ > 製品 > 油圧速いカップリング >

亜鉛塗装鋼液圧快速結合器 Isoシリーズ Iso 16028-Cb-Sp-6fn-Qa

CB SP 6FN ハイドロリック・クイッククイップ

ISO 16028 液圧式快速結合装置

粉末キャップ液圧速配合器

起源の場所:

上海,中国

ブランド名:

Carterberg

証明:

IATF16949

モデル番号:

CB-SP-6FN-QA

連絡ください

引金を求めてください

亜鉛塗装鋼液圧快速結合器 Isoシリーズ Iso 16028-Cb-Sp-6fn-Qa

製品の詳細

タイプ:

油圧速いカップリング

ISO標準:

ISO 16028

サイズ:

1/4"から 1-1/4"

定数圧力:

5075psi

温度範囲:

20°Cから100°C

額定流量:

12から155L/min

材料:

黄色の二色酸性亜鉛付鋼

ダストキャップ:

PVC,赤

申請:

水力発電機とポンプ,建設・公共事業用車,農業機器,産業処理・自動化

交換可能:

HANSEN QA29000シリーズ

ハイライト:

CB SP 6FN ハイドロリック・クイッククイップ

ISO 16028 液圧式快速結合装置

粉末キャップ液圧速配合器

支払いおよび配送条件

最小注文数量

交渉

価格

交渉可能

パッケージの詳細

カートン

受渡し時間

7~20 営業日

支払条件

D/A、L/C、D/P、T/T、ウェスタン・ユニオン

供給の能力

5000~20000 pc/month

ねじ込み式油圧クイックカップリング

最良の価格を入手する

ねじ込み式油圧クイックカップリング CB SPS 3FN W6000

最良の価格を入手する

ねじ込み式油圧クイックカップリング CB SPS 3FN FD86

最良の価格を入手する

螺旋式液圧式快速コップリング-cb-sps-3fn-96

最良の価格を入手する

連絡ください

86-021-37214610

今連絡してください

製品説明

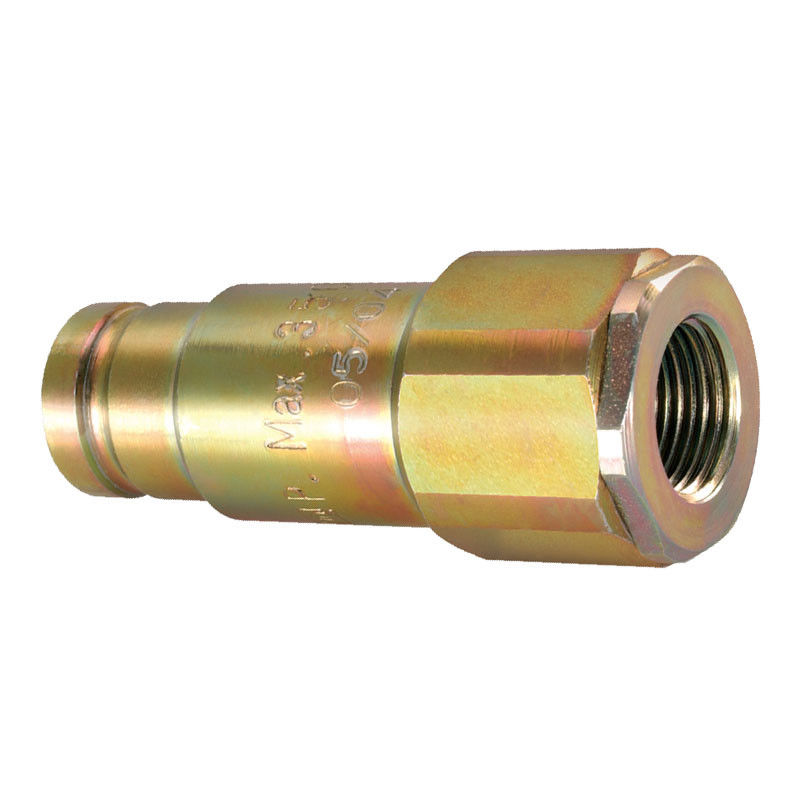

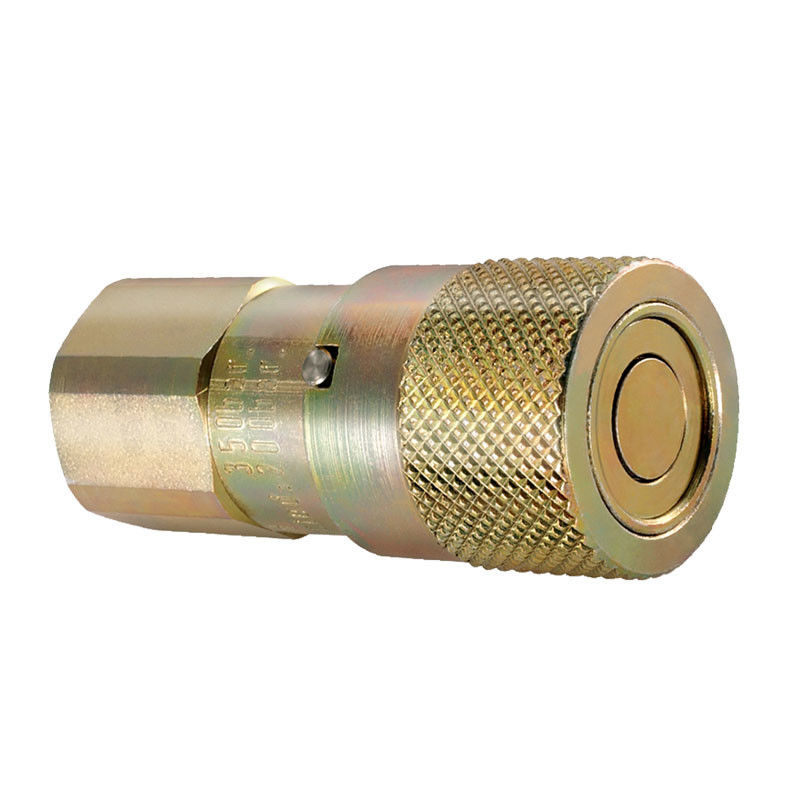

CB-SP-6FN-QA フラットフェイス・ハイドロリック・カップラー

重労働,高圧の環境に用いられた

CB-SP-6FN-QAは,要求の高いモバイルおよび産業用システムでの安全な操作のために設計されたフラットフェイスハイドロリッククイックカップラーです.

このモデルを特別に特徴付けるのは,組み込まれた袖ロック装置で,振動,負荷変化,または繰り返し操作下で意外な切断からさらに保護します.

このコップラーは,リフトシステム,水力ジャック,公共作業機器,および信頼性と操作者の安全性が不可欠な他の重要なアプリケーションに最適です.

主要な特徴

• 医療機関プッシュ・トゥ・コネクト・メカニズム

ハイドロリック・ラインとアクセサリーにツールなしで迅速な接続が可能になります

• Sリーブロッキング装置

意図せざる断断を防ぐため,完全に開いた状態で袖をロックします.操作中に安全性を高めます

• 医療機関高い労働圧力

高圧アクチュエータや移動機械を含む重量システムに適しています

• Op最適化された流域

1分間に12〜155リットルの出力を供給しますサイズに応じて幅広い機器サイズに適しています

• 医療機関平面バルブ設計

接続/切断時に流体損失や汚染を軽減する,特に塵の多い環境や露出環境で使用する.

• 医療機関広範囲のサイズ

1/4"から 1-1/4"まであり,最も一般的な水力インターフェースサイズをカバーします.

材料と密封

構成要素	材料
カーソリ / 袖 / バルブ / 端	黄色の二色酸性亜鉛付鋼
スプリング&ボール	AISI 302 ステンレス鋼
シール	ニトリルゴム (NBR)
粉末キャップ / プラグ	PVC,赤色 (要求に応じて他のもの)

この構造は,耐腐蝕性,耐磨性,コスト効率のバランスを保ちます. フィールドおよび移動用途に最適です.

テクニカル仕様

パラメータ	価値
スタンダード	ISO 16028
接続方法	押して接続する + 袖のロック
バルブタイプ	平面型乾燥型
最大作業圧	350bar / 5075 PSI
額定流量	12から155L/min
温度範囲	20°Cから+100°C (4°Fから+212°F)
密着物	ニトリル (NBR) 規格

• 表面が平らな構造により,漏れや空気入力が最小限に抑えられます.

• ハンセンQA29000シリーズと同等の製品と完全に交換可能

典型的な用途

• 医療機関液体式ジャックとポンプ

負荷下でも安全で接続できる.鍵の袖は,引き上げまたは保持中に偶然の切断を防止します.

• 医療機関建設・公共事業用車両

ドーザー,クレーン,トレンチャー,市用車で使用されます.

• 医療機関農業用機器

トラクター,ハーベスター,アタッチメントの安全でクリーンな水力ツール交換を保証します.

• 医療機関工業処理と自動化

ロボット,水力アーム,レールや鉄鋼システムに最適

次元概要

女性 (ソケット)

体の大きさ	パートナー	糸	A について	B について	HEX
1/4 インチ	CB-S2S-6FN-A	血の影響	2.07	1.06	0.91
1/4 インチ	CB-S2S-6FG-A	血の影響	2.07	1.06	0.91
3/8 インチ	CB-S3S-6FN-A	3/8 - 18	2.81	1.26	1.06
3/8 インチ	CB-S3S-6FG-A	3/8-19	2.81	1.26	1.06
半インチ	CB-S4S-6FN-A	血の影響	2.81	1.26	1.06
半インチ	CB-S4S-6FG-A	血の影響	2.81	1.26	1.06
3/4 インチ	CB-S6S-6FN-A	3/4-14	3.11	1.50	1.38
3/4 インチ	CB-S6S-6FG-A	3/4-14	3.11	1.50	1.38
1 "	CB-S8S-6FN-A	1〜11	3.29	1.89	1.81
1 "	CB-S8S-6FG-A	1〜11	3.29	1.89	1.81

男性 (プラグ)

体の大きさ	パートナー	糸	C について	D	E について	HEX
1/4 インチ	CB-P2S-6FN-A	血の影響	2.11	0.98	1.71	0.91
1/4 インチ	CB-P2S-6FG-A	血の影響	2.11	0.98	1.71	0.91
3/8 インチ	CB-P3S-6FN-A	3/8 - 18	2.64	1.30	2.03	1.18
3/8 インチ	CB-P3S-6FG-A	3/8-19	2.64	1.30	2.03	1.18
半インチ	CB-P4S-6FN-A	血の影響	2.76	1.30	2.15	1.18
半インチ	CB-P4S-6FG-A	血の影響	2.76	1.30	2.15	1.18
3/4 インチ	CB-P6S-6FN-A	3/4-14	2.83	1.56	2.13	1.38
3/4 インチ	CB-P6S-6FG-A	3/4-14	2.83	1.56	2.13	1.38
1 "	CB-P8S-6FN-A	1〜11	3.21	1.97	2.38	1.81
1 "	CB-P8S-6FG-A	1〜11	3.21	1.97	2.38	1.81
