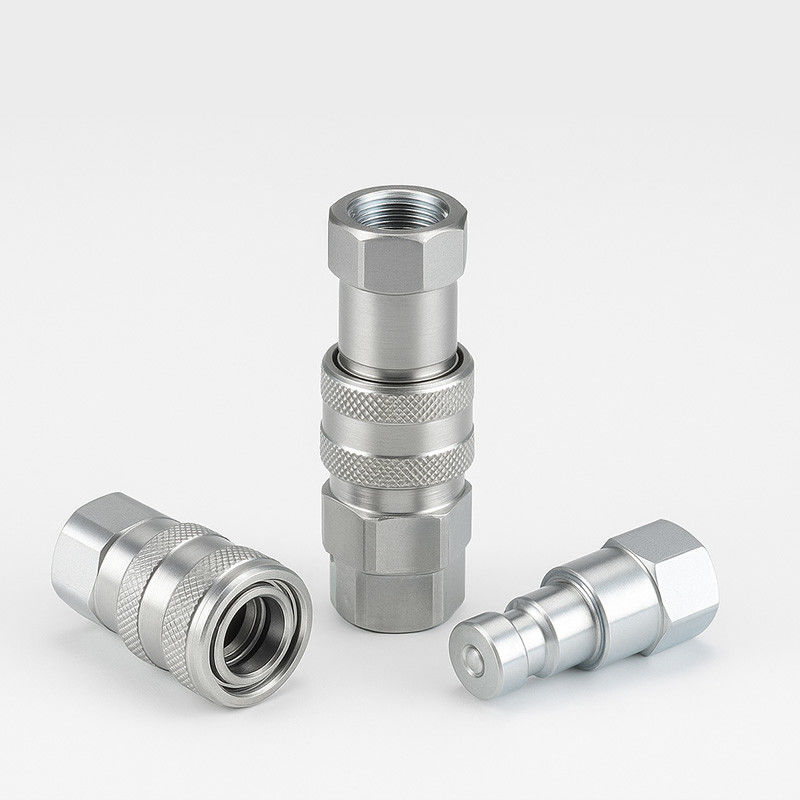

Name: フラットフェイス・ハイドロリック・クイッククイップリング・ISOシリーズ ISO 16028-Cb-Sp-6fn-Pd
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-FD
Availability: InStock

家へ > 製品 > 油圧速いカップリング >

フラットフェイス・ハイドロリック・クイッククイップリング・ISOシリーズ ISO 16028-Cb-Sp-6fn-Pd

CB SP ハイドロリック・クイッククイップ

ISO 16028 液圧式快速結合装置

フラットフェイスインターフェイス液圧速配合

起源の場所:

上海,中国

ブランド名:

Carterberg

証明:

IATF16949

モデル番号:

CB-SP-6FN-FD

連絡ください

引金を求めてください

フラットフェイス・ハイドロリック・クイッククイップリング・ISOシリーズ ISO 16028-Cb-Sp-6fn-Pd

製品の詳細

タイプ:

油圧速いカップリング

ISO標準:

ISO 16028

サイズ:

1/4"

インターフェイス方法:

フラットフェイス

定数圧力:

6000psi

温度範囲:

20 °Cから120 °C

材料:

炭素鋼

適用する:

水圧モニタリングポイント,サービス・メンテナンス設備,移動水圧設備のチェックポイント,頻繁診断を行う産業システム

ハイライト:

CB SP ハイドロリック・クイッククイップ

ISO 16028 液圧式快速結合装置

フラットフェイスインターフェイス液圧速配合

支払いおよび配送条件

最小注文数量

交渉

価格

交渉可能

パッケージの詳細

カートン

受渡し時間

7~20 営業日

支払条件

L/C,D/A,D/P,T/T,ウェスタン・ユニオン

供給の能力

5000~20000 pc/month

ねじ込み式油圧クイックカップリング

最良の価格を入手する

ねじ込み式油圧クイックカップリング CB SPS 3FN W6000

最良の価格を入手する

ねじ込み式油圧クイックカップリング CB SPS 3FN FD86

最良の価格を入手する

螺旋式液圧式快速コップリング-cb-sps-3fn-96

最良の価格を入手する

連絡ください

86-021-37214610

今連絡してください

製品説明

CB-SP-6FN-PD 診断用平面コップラー

液体診断に用いられた平面の結合器

CB-SP-6FN-PDは,水力システム内の試験点および圧力測定ポートのために特別に設計された,コンパクトな平面型液圧快組です.ISO 16028 標準に基づく乾断構造を採用し,高圧や頻繁な接続/切断サイクル下でさえ,信頼性の高い密封機能を有する.

一般用カップラーとは異なり,このモデルは,清潔さ,制御,コンパクトな流れが不可欠な精密な使用のために設計されています.

主要な特徴を一見する

• 医療機関フラット・バルブ・コンストラクション

脱線時に流体の損失を最小限に抑える清潔な診断や採取に最適です

• 医療機関自動シャットオフ

解き放たれたら,内部バルブが自動的に閉まり,滴滴や逆流を防ぐ.

• 医療機関接続時に信頼性の高いバルブ開口

接続されると,バランブは,安定した,不中断な流動を確保するために,指定範囲内で完全に開きます.

• 医療機関インダクション硬化内部

主要な部品は耐久性や高周波操作のために硬化されています

• 医療機関精密加工された固体棒材から

男性と女性の両方の半数は,鋳造部品ではなく固体棒から製造され,より厳しい許容量とより信頼性の高い性能をもたらします.

• 医療機関安全なボールロックメカニズム

カップラーペアは頑丈なボールロックシステムによってしっかりと固定され安全性と繰り返しが保証されます

• 医療機関交換可能:

• FASTER DFシリーズ (イタリア)

• PARKER PDシリーズ (アメリカ)

• AEROQUIP FD90 シリーズ (アメリカ)

テクニカル仕様

パラメータ	価値
定額サイズ	1/4 インチ
定数圧力	6000 PSI
額定流量	0.53 GPM
動作温度範囲	20 °Cから120 °C
密封材料 (標準)	NBR (ナトリルゴム)
バルブタイプ	平面型乾燥型
接続	自動バルブ操作で押して接続する
接続を断つ	引く袖の解き放たれバルブが自動的に閉まる

注:このモデルは,高流量転送システムではなく,診断ポート用に特化したものである.

理想的な使用事例

• 医療機関液圧モニタリングポイント

システムシャットダウンなしで計測器やセンサーや診断ツールを簡単に接続します

• 医療機関サービス・メンテナンスの設備

液体サンプル採取やインラインテストキットのためのクリーン接続を可能にします.

• 医療機関移動式水力装置のチェックポイント

掘削機,荷物機,またはユーティリティトラックの定期的な検査を可能にします.

• 医療機関頻繁の診断を行なう産業システム

クリーン・ブレイク設計により流体廃棄物が減り安全基準の遵守が簡素化されます

選択可能な設定

オプション	記述
代替シールオプション	ビトン (FKM) またはEPDM
カスタムスレッドタイプ	BSPP,NPT,または必要に応じてメトリック
材料変種	ステンレス鋼 (カスタム注文)
粉末キャップとプラグ	使用していないときに保護できる

視覚と次元参照

パートナー	糸	D	HS	HP	L について	LS	LP
CB-S13FN	NPT1/8	24	S21	S19	78.5	50	42.8
CB-S2S-13FN	NPT1/4	24	S21	S19	78.5	50	42.8

よくある質問

Q: 標準的なツール接続に使えますか?

A: いいえこのモデルはテストポイントや診断ラインに最適化されています高流量アプリケーションには設計されていません

Q: 切断する前に圧力を解消する必要がありますか?

A: そうです損傷や怪我を避けるために,接続を断つ前に常にシステムを出血します.

Q: 既存のパーカーPDカップラーと互換性がありますか?

A: そうですCB-SP-6FN-FDは,同じサイズ内のPD,DF,FD90シリーズと完全に交換可能である.

内部航海

高流量フラットフェイスカップラーを探してるの?

探索 CB-SP-6FN (標準シリーズ)

ISO 16028 タイプの概要が必要ですか?

ISO 16028 シリーズページを見る
