Name: 5000psi ハイドロリック・クイック・カップリング Isoシリーズ Iso 16028-cb-sp-6fn
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN
Availability: InStock

家へ > 製品 > 油圧速いカップリング >

5000psi ハイドロリック・クイック・カップリング Isoシリーズ Iso 16028-cb-sp-6fn

CB SP 6FN ハイドロリック・クイッククイップ

ISO 16028 液圧式快速結合装置

耐久性の高い液圧式快速結合装置

起源の場所:

上海,中国

ブランド名:

Carterberg

証明:

IATF16949

モデル番号:

CB-SP-6FN

連絡ください

引金を求めてください

5000psi ハイドロリック・クイック・カップリング Isoシリーズ Iso 16028-cb-sp-6fn

製品の詳細

タイプ:

油圧速いカップリング

ISO標準:

ISO 16028

サイズ:

1/4"から2"

インターフェイス方法:

フラットフェイス

定数圧力:

5000psiまで

温度範囲:

20 °Cから +80 °C

材料:

亜鉛付炭鋼

適用する:

掘削機の付属装置,鉄道整備ツール,地下鉱山設備,移動型水力ツール

交換可能:

スタッキ FIRG,パーカー FEM,Faster FF,ハンセン FF,その他

ハイライト:

CB SP 6FN ハイドロリック・クイッククイップ

ISO 16028 液圧式快速結合装置

耐久性の高い液圧式快速結合装置

支払いおよび配送条件

最小注文数量

交渉

価格

交渉可能

パッケージの詳細

カートン

受渡し時間

7~20 営業日

支払条件

L/C,D/A,D/P,T/T,ウェスタン・ユニオン

供給の能力

5000~20000 pc/month

ねじ込み式油圧クイックカップリング

最良の価格を入手する

ねじ込み式油圧クイックカップリング CB SPS 3FN W6000

最良の価格を入手する

ねじ込み式油圧クイックカップリング CB SPS 3FN FD86

最良の価格を入手する

螺旋式液圧式快速コップリング-cb-sps-3fn-96

最良の価格を入手する

連絡ください

86-021-37214610

今連絡してください

製品説明

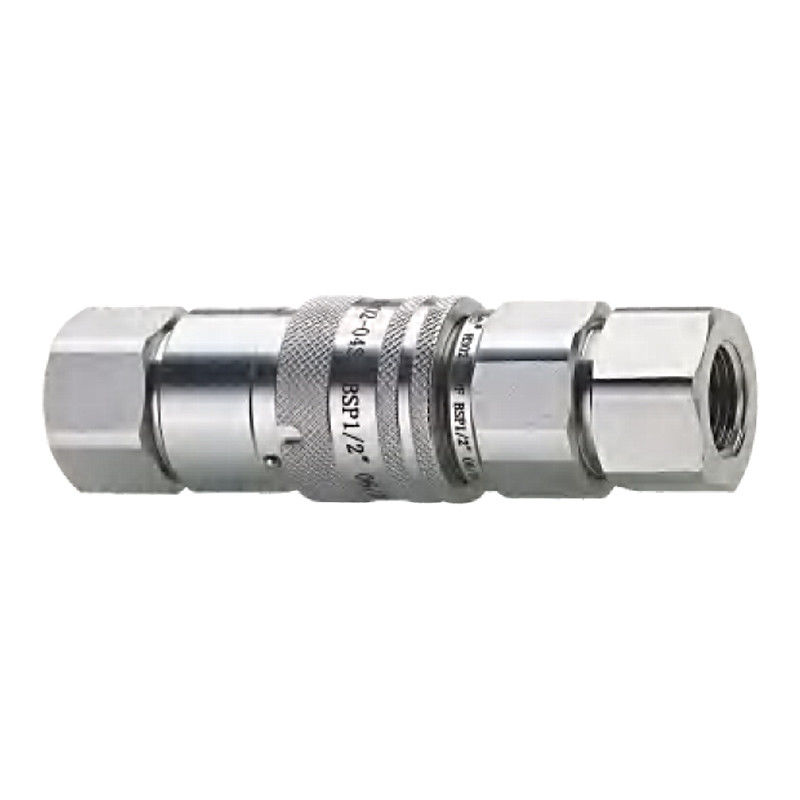

CB-SP-6FN フラット・フェイス・ハイドロリック・クイック・カップラー

難しい仕事に用いられたもの

CB-SP-6FNは,建設,鉄道整備,鉱山などの困難な環境での使用のために設計されたISO 16028準拠のフラットフェイス液圧快組です.液体流失を最小限に抑え汚染に耐えるように作られ接続サイクルが頻繁になるように作られています

選択可能なスレッドタイプ,シール材料,意外な断絶を防ぐための構造です.

その違いを示すもの

• 医療機関平面バルブ設計

漏れもなく混乱もない切断されたとき,弁は閉められ,完全接続時にのみ開けられ,油の損失と空気の入り口の両方を最小限に抑える.

• 医療機関ローティングスリーブロック

接続後,ロックを起動するために袖を回します.これは,振動や引きずりから意図せざる断断を防止し,バランスの内部を汚れから保護します.

• 医療機関インダクション硬化部品

バルブシートとロックパーツは耐久性のために熱処理されています.高周波操作でも磨きは最小限です

• 医療機関亜鉛で覆われた炭素鋼の車体

現実の世界で磨き合うように作られている腐食性の高い環境では,QPQ表面処理や不酸化鋼がオプションです.

• 医療機関交換可能な設計

他のISO 16028カップラーと完全に互換性がある.標準サイズは 1/4 ′′から 2 ′′まで.

• 医療機関 平面顔と人形: なぜ重要なのか

CB-SP-6FNのような平面型コップラーでは流体流失や空気の入力を大幅に減らすことができますこれは,モバイルサービスツール,化学物流,またはフィールドメンテナンス機器などのクリーン・クリティカルアプリケーションにおいて特に重要です.

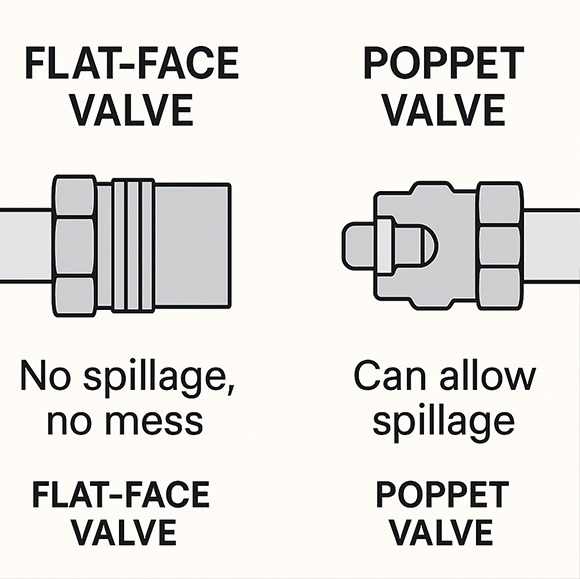

下の図は,構造の違いと,なぜ平面バルブが高標準の水力システムで好ましい選択であるかを強調しています.

Compared to traditional poppet-style couplers, flat-face designs like CB-SP-6FN drastically reduce fluid loss and air inclusion. This is especially important in clean-critical applications like mobile service tools, chemical transfer, or field maintenance equipment. The illustration below highlights the structural difference—and why flat-face valves are the preferred choice in high-standard hydraulic systems.

平面バルブ (左) は,流出を許容する伝統的な人形型バルブ (右) と異なり,断線時に流出を排除する.

テクニカル仕様

サイズ (イン)	定数直径 (mm)	定数圧力 (PSI)	定量流量 (GPM)
1/4インチ	6.3	5000	3
3/8 インチ	8.6	4000	6
半インチ	11	4000	12
3/4インチ	15	3000	28
1インチ	18.5	3000	50
1 1/4 インチ	25	3000	88
1 1/2 インチ	25	2000	220
2インチ	39.2	2000	224

温度範囲 (NBR): 20 °Cから +80 °C

接続: ブッシュ・トゥ・コネクト袖ロック

メディア: 鉱物油 (正しい密封と他の可能性)

次元概要

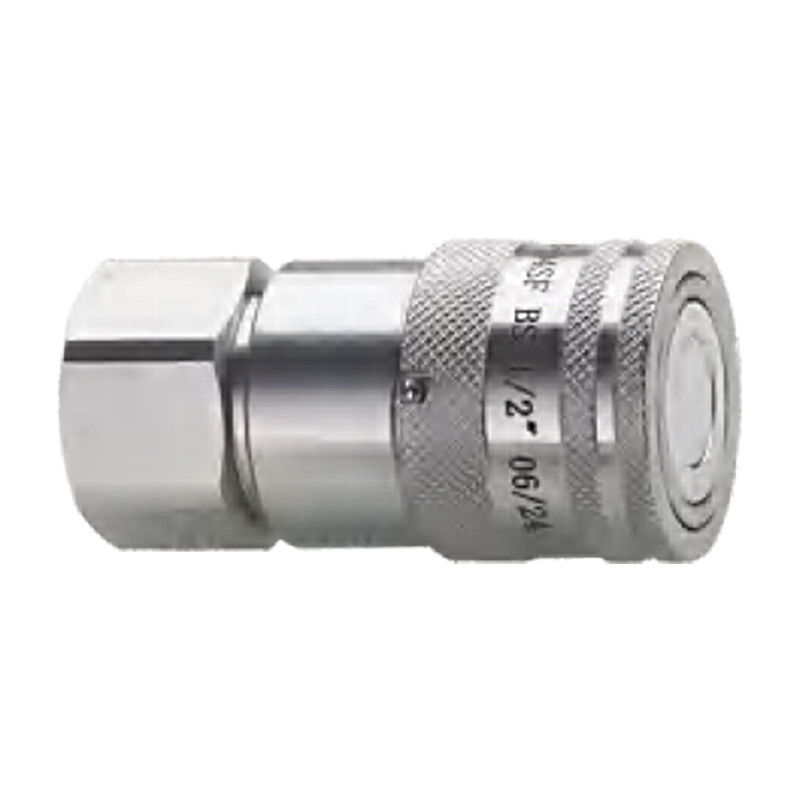

女性 (ソケット)

パートナー	糸	LS	φD	HS	A について
CB-S2S-6FN	G1/4 NPT1/4	60	28	S22六角	14
CB-S3S-6FN	G3/8 NPT3/8	72	32	S24六角	14
CB-S3S-6FN-A	G1/2 NPT1/2	76	32	S27六角	16
CB-S4S-6FN	G1/2 NPT1/2	77	38	S32六角	16
CB-S4S-6FN-A	G3/4 NPT3/4	79	38	S36六角	22
CB-S6S-6FN	G3/4 NPT3/4	79	42	S36六角	22
CB-S8S-6FN	G1 NPT1	97	48	S41六角	23.5

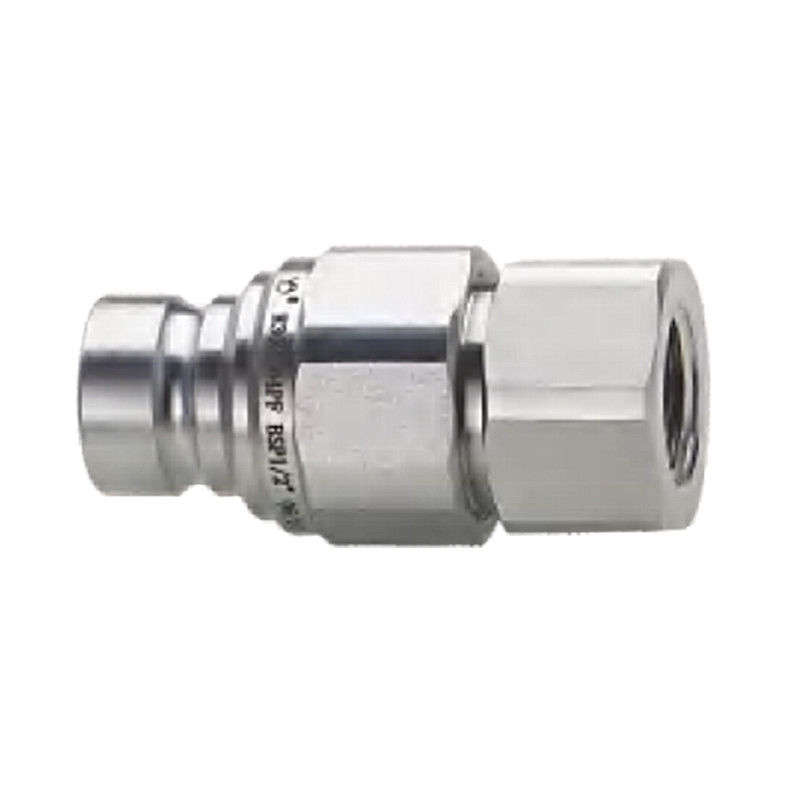

男性 (プラグ)

パートナー	糸	LP	φC について	HP	A について
CB-P2S-6FN	G1/4 NPT1/4	48	16	S22六角	14
CB-P3S-6FN	G3/8 NPT3/8	56	19.7	S24六角	14
CB-P3S-6FN-A	G1/2 NPT1/2	58	19.7	S27六角	16
CB-P4S-6FN	G1/2 NPT1/2	73	24.5	S32六角	16
CB-P4S-6FN-A	G3/4 NPT3/4	55	24.5	S36六角	20
CB-P6S-6FN	G3/4 NPT3/4	74	27	S36六角	22
CB-P8S-6FN	G1 NPT1	86	30	S41六角	23.5

申請

• 医療機関掘削機の固定装置 (破機,シース)

作業場に油を落とし込まないように道具を交換しましょう

• 医療機関鉄道メンテナンスツール

線路の鍵やリフトは砂岩で満たされた庭でもきれいに接続できます.

• 医療機関地下採掘設備

粉塵に耐えるように設計され,道具を頻繁に交換するときに油の損失を減らす.

• 医療機関移動型水力工具

高圧ジャックとトルクツールは,混乱なく簡単に接続/切り離すことができます.

• 医療機関産業輸送ライン

化学工場や頻繁に清掃や交換を必要とする液体処理システムでは有用です.

選択可能

オプション	記述
密着物	NBR標準,高温/油用ビトン,水用/グリコル用液体用EPDM
糸の種類	G (BSPP),NPT,またはメトリック
粉末キャップ	標準のPVCキャップ,他の色はオプション
材料の改良	316L不?? 鋼要求に応じ
表面処理	QPQ耐腐蝕仕上げはオプション

よくある質問

Q1: CB-SP-6FNを圧力下で接続したり切断したりできますか?

A: ありませんこのコップラーはゼロ残留圧力システム用に設計されています操作前に常に圧縮します.

Q2:CB-SP-6FNは他のISO 16028カップラーと交換可能ですか?

A: そうです交配部品もISO 16028規格に従う限り,接続はシームレスです.

Q3:ステンレス鋼は提供していますか?

A: そうです316Lステンレス鋼の完全版は,厳しい環境や腐食性のある環境で使用できます.

Q4: 特殊な糸や密封材料を依頼できますか?

A: 絶対ですオーダーメイドの注文はサポートします仕様を教えてください

他のサイズやフラットフェイスモデルを探してるの?ISO 16028 カップラーシリーズ概要に戻る
