起源の場所:
中国
ブランド名:
Carterberg
証明:
IATF16949
モデル番号:
CB-SPB-1F-KZD
| サイズ (インチ) | 定数圧力 (psi) | 流量 (GPM) |
| 1/8 インチ | 1000 | 1 |
| 1/4 インチ | 1000 | 3 |
| 3/8 インチ | 1000 | 6 |
| 半インチ | 1000 | 12 |
| 3/4 インチ | 1000 | 28 |
| 1 " | 1000 | 50 |
| 11/4 インチ | 800 | 75 |
| 1半インチ | 800 | 100 |
| 2 " | 800 | 150 |

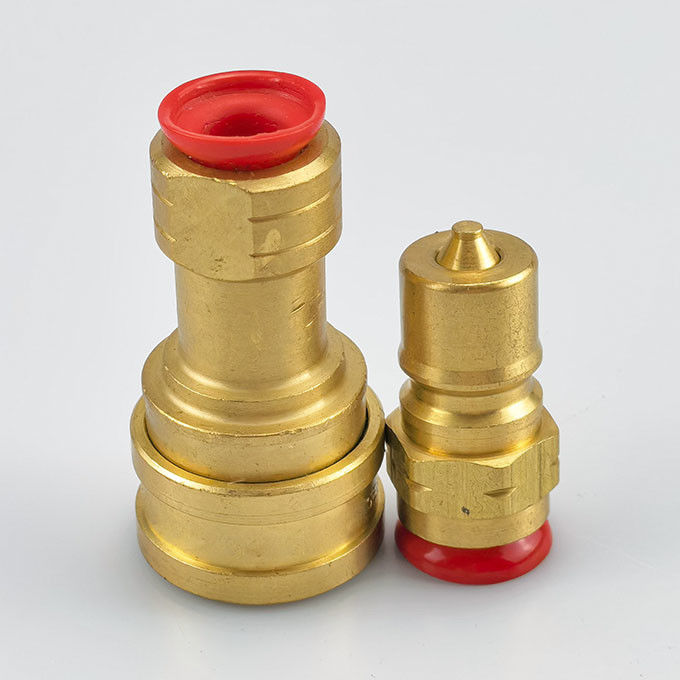

CB-SPB-1F-KZD速配合セットには,ISO 7241-Bの寸法基準に設計されたプラグとソケットの両方のコンポーネントが含まれています.下記は各部品の画像と寸法参照です.

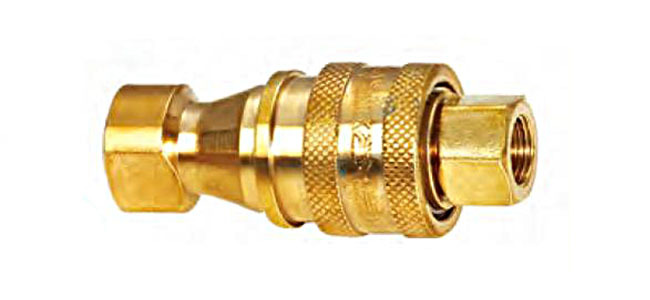

• 完全 セット

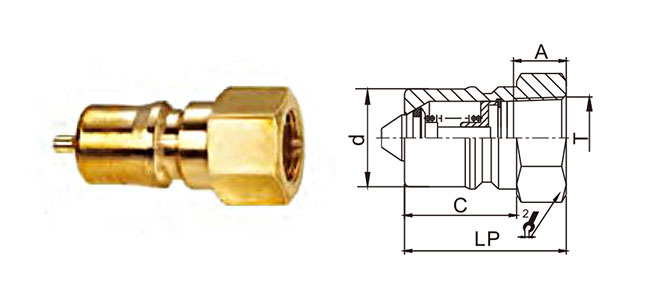

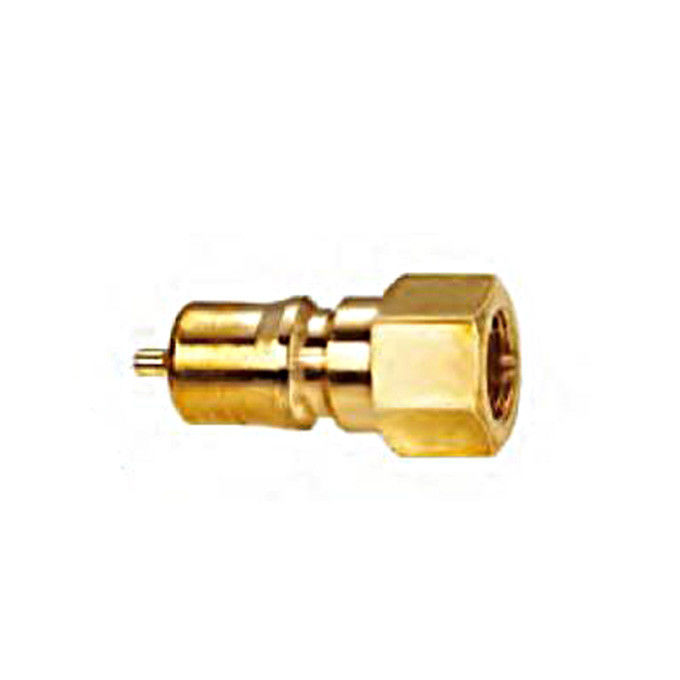

プラグコンポーネント CB-SPB-1M-KZD
| パートナー | LP | d | C について | HEX2 | A について | T |
| CB-P1B-KZD | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| CB-P2B-KZD | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| CB-P3B-KZD | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| CB-P4B-KZD | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| CB-P6B-KZD | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| CB-P8B-KZD | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| CB-P10B-KZD | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| CB-P12B-KZD | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| CB-P16B-KZD | 80 | 70 | 52 | 77 | 30 | ZG2 |

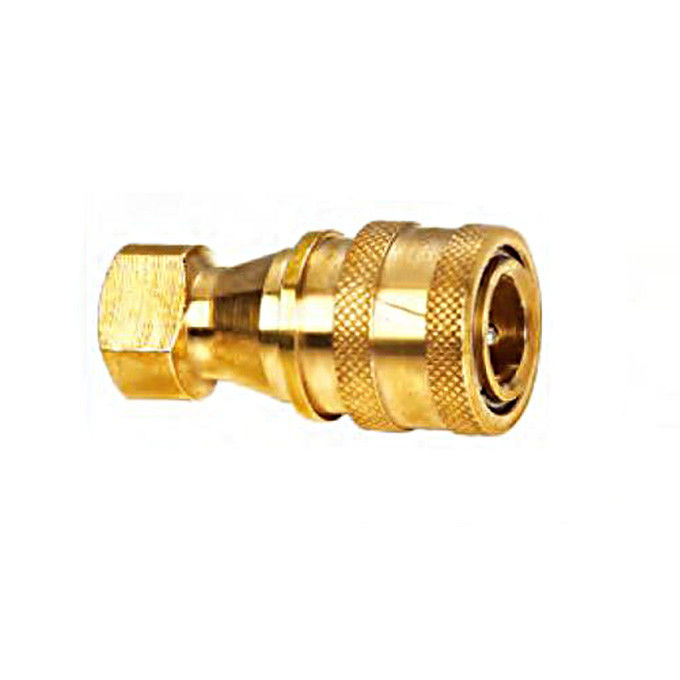

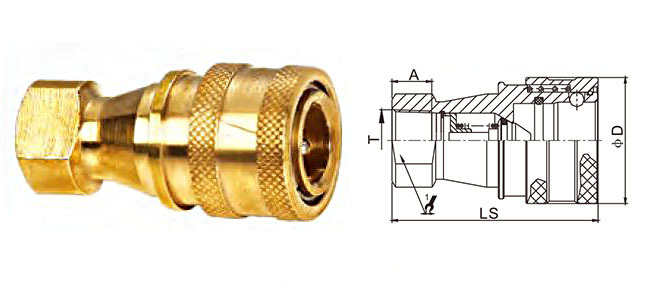

•ソケットコンポーネント CB-SPB-1F-KZD
| パートナー | LS | Φ D | HEX1 | A について | T |
| CB-S1B-KZD | 48 | 24 | 14 | 8 | G1/8 |
| CB-S2B-KZD | 58 | 27 | 19 | 12.5 | ZG1/4 |
| CB-S3B-KZD | 65 | 35 | 22 | 13 | ZG3/8 |
| CB-S4B-KZD | 72.5 | 45 | 29 | 14 | ZG1/2 |
| CB-S6B-KZD | 88 | 54 | 36 | 17 | ZG3/4 |
| CB-S8B-KZD | 102 | 64.5 | 41 | 23 | ZG1 |
| CB-S10B-KZD | 115 | 69 | 54 | 27 | ZG1-1/4 |
| CB-S12B-KZD | 124 | 79 | 60 | 27 | ZG1-1/2 |
| CB-S16B-KZD | 132 | 102 | 77 | 30 | ZG2 |
| 特徴 | 価値 |
| ISO 7241-B に準拠する | 全世界の互換性 |
| 自閉バルブ | 接続/切断時の漏れ防止 |
| 広いサイズオプション | 1/8"から 2"まで |
| 銅製の建築物 | システム要求に適応可能 |
| 中気圧指定 | 信頼性 1000 psi まで |
既存のユニットを交換するか OEM 組み立ての 調達に関わらず 私たちのチームは 適切なスレッドタイプ,シール構成,ポートサイズを 特定するのに役立ちます
