起源の場所:
中国
ブランド名:
carterberg
証明:
IATF16949
モデル番号:
CB-SP-10M-3

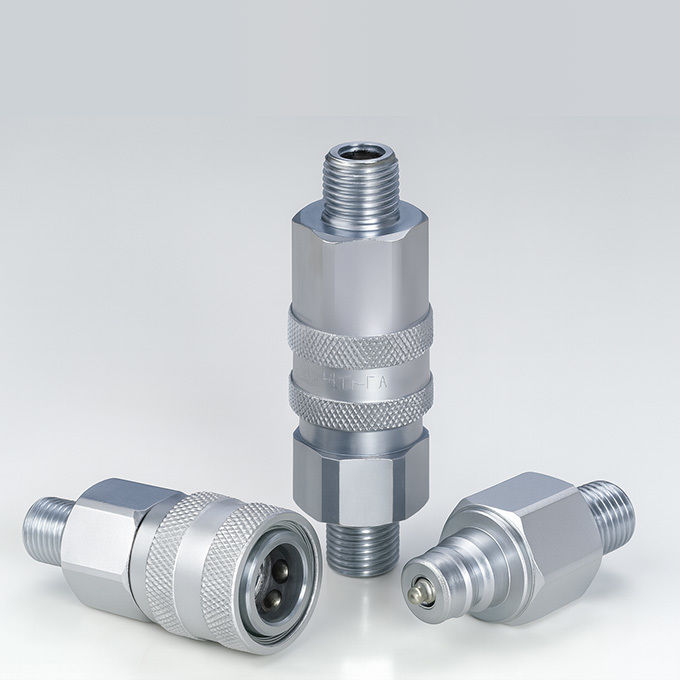

についてCB-SP-10M-3高性能 ISO 7241-A 液圧快速コップリングで,一般用途と厳しい産業用アプリケーションのために設計されています.炭素鋼耐腐蝕性が高い場合は特に重要ではありません.
重い機械を操作する,建設水力装置を管理する,または移動機械を装備する,このコップリングは強度,シンプルさ,互換性を提供します.
• ISO 7241-A 互換性パーカー6600,Faster ANV,Aeroquip5600とハンセンHA15000シリーズと完全に交換可能
• 医療機関硬化した炭素鋼の建設耐磨性のために表面硬化された部品で高い機械耐久性
• 医療機関ポンペットバルブシステム流体流出を最小限に抑え,断線時にラインの整合性を維持します
• 医療機関ボールロック保持振動下でも安全な接続
• 医療機関プッシュ・トゥ・コネクト・デザイン設置と迅速な保守を簡素化
• 医療機関5000 PSI まで高圧液圧システムに適しています
• 医療機関スタンダードシール:NBR-20°Cから120°Cまで動作するミネラルオイルと一般的な水力液に最適
| サイズ (イン) | 定数圧力 (PSI) | 定量流量 (GPM) | 温度範囲 | 密着物 |
|---|---|---|---|---|
| 4/4 | 5000 | 3 | -20°Cから+120°C | NBR |
| 3/8 | 4000 | 6 | -20°Cから+120°C | NBR |
| 1/2 | 4000 | 12 | -20°Cから+120°C | NBR |
| 3/4 | 3000 | 28 | -20°Cから+120°C | NBR |

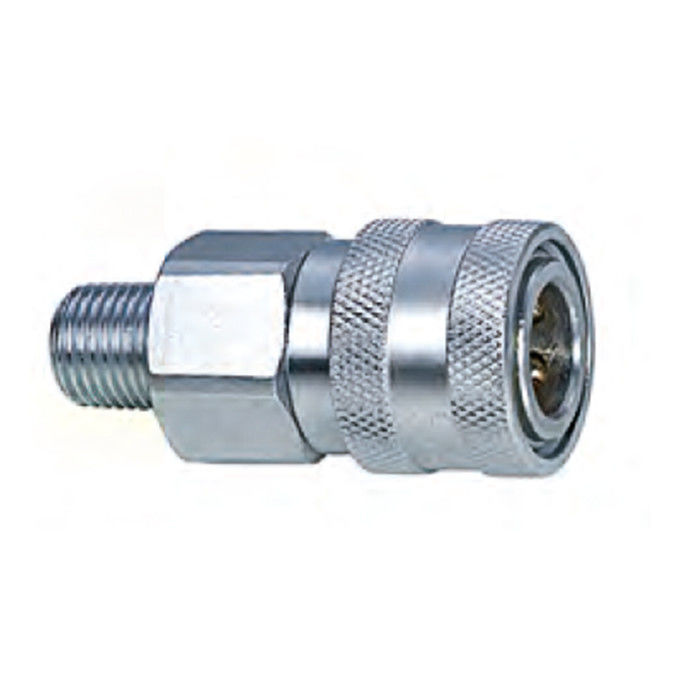

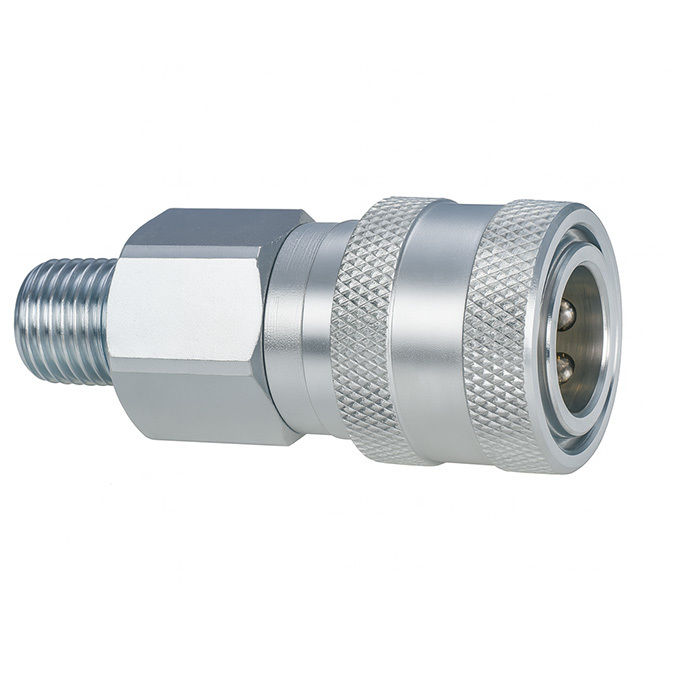

女性 (ソケット)
| 体の大きさ | パートナー | LS | Φ D | HEX1 | A について | T |
| 1/4 インチ | CB-S2S-10F-3 | 53.5 | 26 | 22 | 13 | ZG4/4 NPT1/4 |
| 3/8 インチ | CB-S3S-10F-3 | 57.5 | 31.5 | 27 | 13 | ZG3/8 NPT3/8 |
| 半インチ | CB-S4S-10F-3 | 66.5 | 38.5 | 27 | 16 | ZG1/2 NPT1/2 |
| 3/4 インチ | CB-S6S-10F-3 | 81.5 | 48 | 36 | 18 | ZG3/4 NPT3/4 |
| 1 " | CB-S8S-10F-3 | 96 | 56 | 41 | 21 | ZG1 NPT1 |

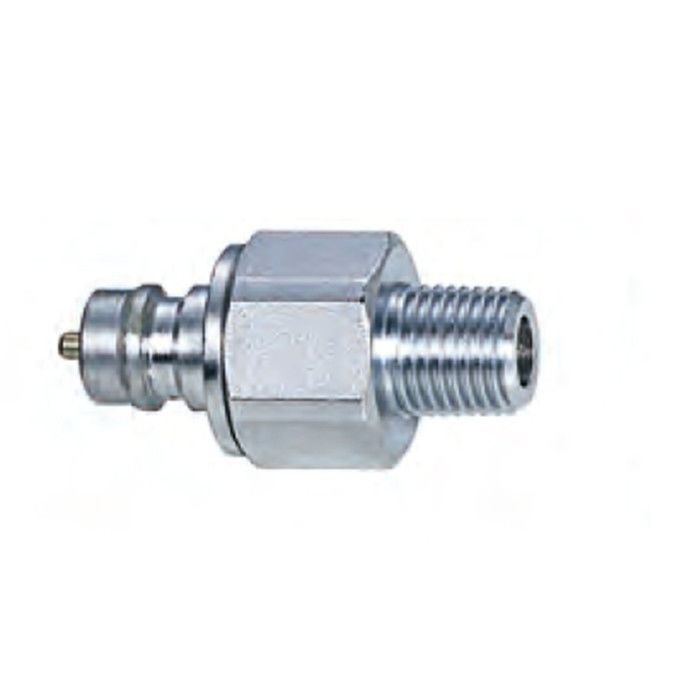

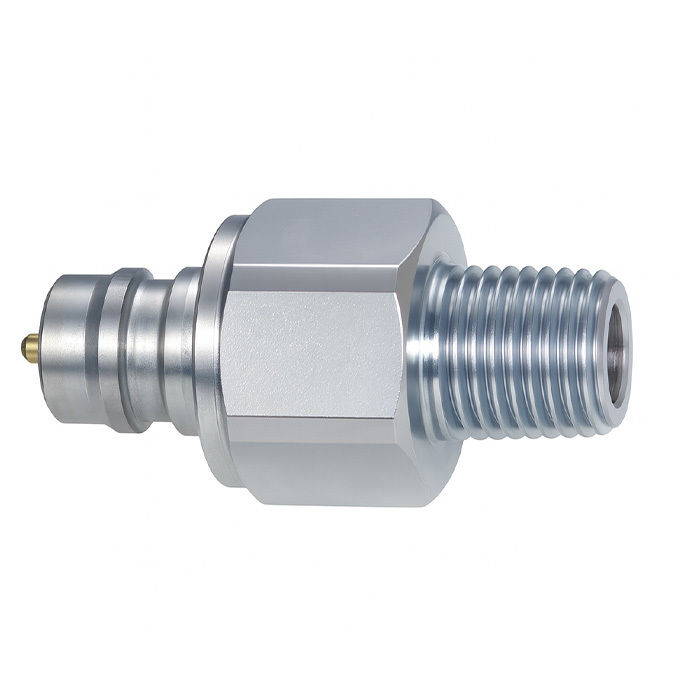

男性 (プラグ)
| 体の大きさ | パートナー | LP | d | C について | HEX2 | A について | T |
| 1/4 インチ | CBはP2S-10F-3 | 46 | 11.8 | 15.2 | 22 | 13 | ZG4/4 NPT1/4 |
| 3/8 インチ | CBはP3S-10F-3 | 53 | 17.3 | 21.4 | 27 | 13 | ZG3/8 NPT3/8 |
| 半インチ | CBはP4S-10F-3 | 62.5 | 20.5 | 27 | 27 | 16 | ZG1/2 NPT1/2 |
| 3/4 インチ | CBはP6S-10F-3 | 66.5 | 29 | 28 | 36 | 18 | ZG3/4 NPT3/4 |
| 1 " | CBはP8S-10F-3 | 79 | 34.3 | 36 | 41 | 21 | ZG1 NPT1 |
なぜCB-SP-10M-3を選んだのか?
耐腐食性のない環境で 液圧快速結合器を 購入する場合は 炭素鋼は強度とコスト効率の点で 明確な利点があります
| 特徴 | CB-SP-10M-3 (炭素鋼) | CB-SPM-10F-A / CB-SPL-10F (316 SS) |
|---|---|---|
| 材料 | 硬化した炭素鋼 | 316 ステンレス |
| 耐腐食性 | 中程度の (海洋/化学用ではない) | 優秀 (海洋,化学,CIP) |
| 温度評価 | 120°Cまで | 200°Cまで (ヴィトンシール) |
| 圧力を指定する | 5000PSIまで | 4565 PSI まで |
| 密着物 | NBR (標準) | ビトン® (標準) |
| 費用効率 | 高い | 高いコスト |
| 理想 的 な 用法 | 一般水力工事,建設,農業 | 海上,食品級,化学システム |
問い合わせを直接私たちに送ってください.
