起源の場所:
中国
ブランド名:
carterberg
証明:
IATF16949
モデル番号:
CB-SPM-10F-A
| サイズ (インチ) | 定数直径 (mm) | 最大圧力 (PSI) | 定量流量 (GPM) | 温度範囲 (°C) | スレッド オプション |
|---|---|---|---|---|---|
| 1/4 インチ | 6.3 | 2000 | 3 | -20 ~ +200 | G1/4,NPT1/4 |
| 3/8 インチ | 10 | 2000 | 6 | -20 ~ +200 | G3/8,NPT3/8 |
| 半インチ | 12.5 | 1500 | 12 | -20 ~ +200 | G1/2,NPT1/2 |
| 3/4 インチ | 20 | 1500 | 28 | -20 ~ +200 | G3/4,NPT3/4 |
| 1 " | 25 | 1000 | 50 | -20 ~ +200 | G1,NPT1 |
| 1〜4インチ | 30 | 1000 | 88 | -20 ~ +200 | G1-1/4 |
| "1/2" | 40 | 1000 | 220 | -20 ~ +200 | G1-1/2 |
| 2 " | 50 | 1000 | 240 | -20 ~ +200 | G2 |

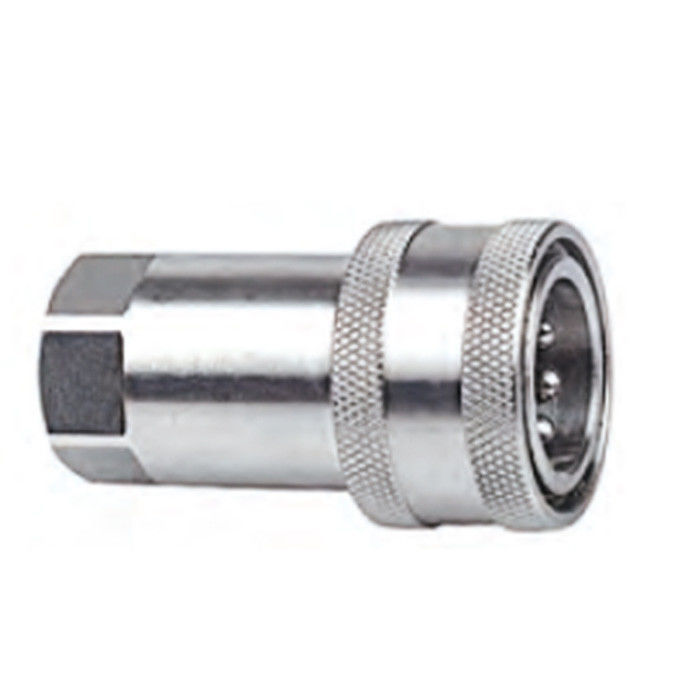

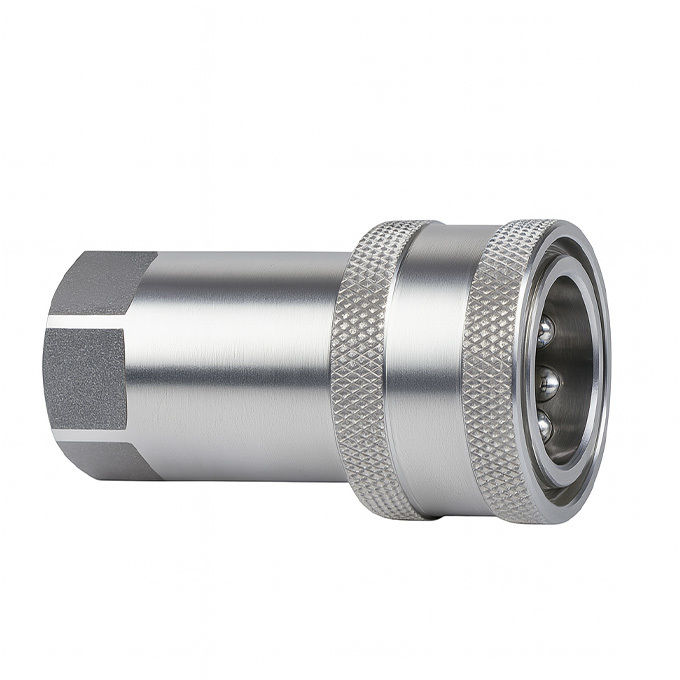

女性 (ソケット)
| 体の大きさ | パートナー | LS | Φ D | HEX1 | A について | T |
| 1/4 インチ | CB-S2M について-10F-A | 50 | 26 | 19 | 13 | G4/4 NPT1/4 |
| 3/8 インチ | CB-S3M について-10F-A | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
| 半インチ | CB-S4M について-10F-A | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
| 3/4 インチ | CB-S6M について-10F-A | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 1 " | CB-S8M について-10F-A | 94 | 56 | 41 | 21 | G1 NPT1 |
| 1-1/4" | CB-S10M-10F-A | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12M-10F-A | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16M-10F-A | 165 | 99 | 75 | 26 | G2 NPT2 |

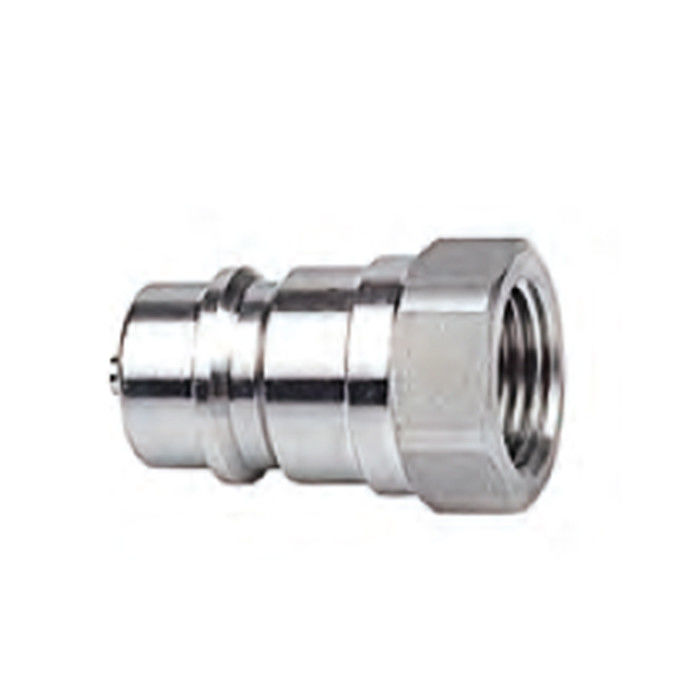

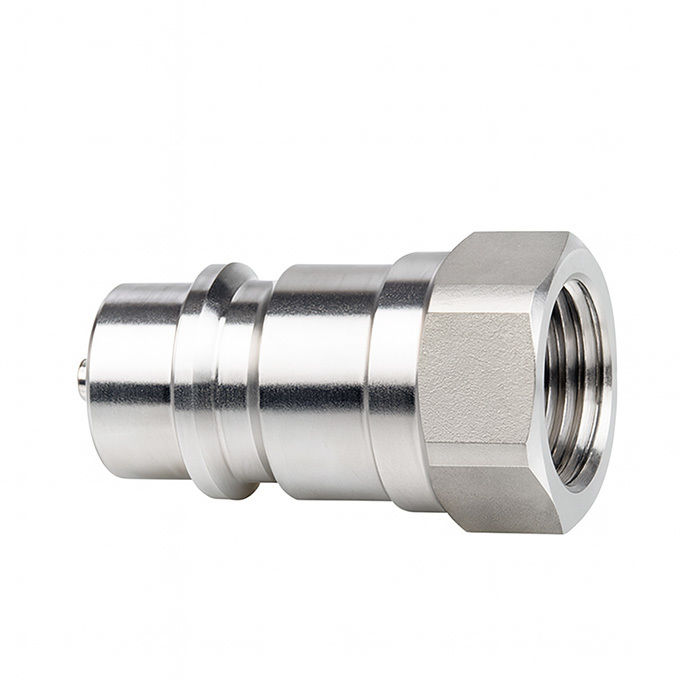

男性 (プラグ)
| 体の大きさ | パートナー | LP | d | C について | HP | A について | T |
| 1/4 インチ | CBはP2M について-10F-A | 35.5 | 11.8 | 15 | 19 | 13 | G4/4 NPT1/4 |
| 3/8 インチ | CBはP3M について-10F-A | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 半インチ | CBはP4M について-10F-A | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 3/4 インチ | CBはP6M について-10F-A | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 1 " | CBはP8M について-10F-A | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
| 1-1/4" | CBはP10M-10F-A | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CBはP12M-10F-A | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | CBはP16M-10F-A | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
上記のグラフは,30cStの油で流量と圧力の低下を図示しています.ISO 7241-A 試験基準に基づいて.
大きいサイズ (1-1/4 〜 2 〜) は,GPMレベルが高くても流量効率を維持する.
