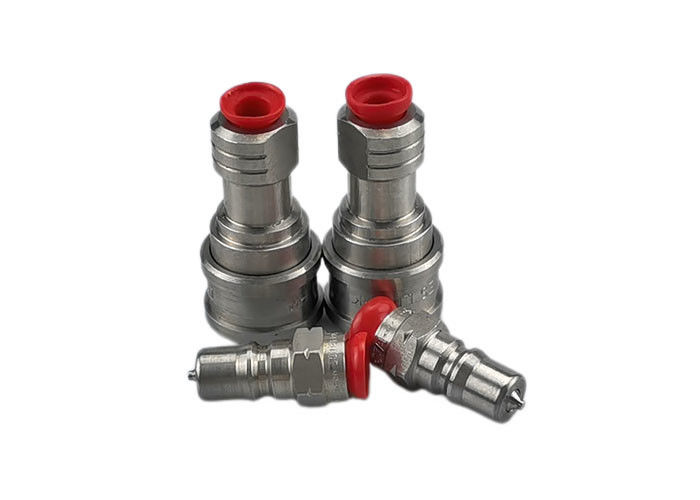

BSP 高流量水力結合器

1 1/2" CB-1シリーズ不?? 鋼 316 密閉型液圧快速結合

CB-SPL-1FG/CB-SPM-1FGは,建設機器,水力装置で使用されています.これらのダブルシャットオフカップリングは,設備の操作または保守のために,流体転送ラインが接続され,切断する必要がありますどこにでも見つけることができます液体流失は望ましくない.

標準材料

• 銅,亜鉛製の鋼,ステンレス鋼
• 密封:NBR,ビトン,EPDM

特徴

1. 配合されていない漏れを防ぐために利用可能なポペットバルブ. 配合されたポペットバルブは,指定された作業圧内で配合されたときに自動的に開くので,流れを迅速に維持します.
2. 重要な部品は耐久性のために硬化されています
3. PARKER 60シリーズ,FASTER HNVシリーズ AEROQUIP FD45シリーズ,HANSEN HKシリーズと互換性がある.

   体の大きさ	パートナー	糸	A について	B について	フラット の 横
   1/8 インチ	CB-S1L-1FG/CB-S1M-1FG	恋愛 に つい て	1.91	0.98	0.56
   1/8 インチ	CB-S1L-1FN/CB-S1M-1FN	恋愛 に つい て	1.91	0.98	0.56
   1/4 インチ	CB-S2L-1FG/CB-S2M-1FG	血 の 影響	2.26	1.17	0.75
   1/4 インチ	CB-S2L-1FN/CB-S2M-1FN	血 の 影響	2.26	1.17	0.75
   3/8 インチ	CB-S3L-1FG/CB-S3M-1FG	3/8-19	2.56	1.42	0.88
   3/8 インチ	CB-S3L-1FN/CB-S3M-1FN	3/8 - 18	2.56	1.42	0.88
   半インチ	CB-S4L-1FG/CB-S4M-1FG	血 の 影響	2.96	1.86	1.13
   半インチ	CB-S4L-1FN/CB-S4M-1FN	血 の 影響	2.96	1.86	1.13
   3/4 インチ	CB-S6L-1FG/CB-S6M-1FG	3/4-14	3.48	2.22	1.31
   3/4 インチ	CB-S6L-1FN/CB-S6M-1FN	3/4-14	3.48	2.22	1.31
   1 "	CB-S8L-1FG/CB-S8M-1FG	1〜11	4.13	2.61	1.75
   1 "	CB-S8L-1FN/CB-S8M-1FN	1〜11	4.13	2.61	1.75



   体の大きさ	パートナー	糸	C について	D	E について	HEX
   1/8 インチ	CB-P1L-1FG/CB-P1M-1FG	恋愛 に つい て	1.26	0.65	0.44	0.56
   1/8 インチ	CB-P1L-1FG/CB-P1M-1FG	恋愛 に つい て	1.26	0.65	0.44	0.56
   1/4 インチ	CB-P2L-1FG/CB-P2M-1FG	血 の 影響	1.52	0.87	0.56	0.75
   1/4 インチ	CB-P2L-1FN/CB-P2M-1FN	血 の 影響	1.52	0.87	0.56	0.75
   3/8 インチ	CB-P3L-1FG/CB-P3M-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8 インチ	CB-P3L-1FN/CB-P3M-1FN	3/8 - 18	1.76	1.01	0.61	0.88
   半インチ	CB-P4L-1FG/CB-P4M-1FG 試料の種類について	血 の 影響	2.03	1.30	0.76	1.13
   半インチ	CB-P4L-1FN/CB-P4M-1FN	血 の 影響	2.03	1.30	0.76	1.13
   3/4 インチ	CB-P6L-1FG/CB-P6M-1FG 試用用用	3/4-14	2.36	1.52	0.71	1.31
   3/4 インチ	CB-P6L-1FN/CB-P6M-1FN	3/4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8L-1FG/CB-P8M-1FG	1〜11	2.85	1.88	0.97	1.63
   1 "	CB-P8L-1FN/CB-P8M-1FN	1〜11	2.85	1.88	0.97	1.63
