二重切断式液体結合式 ゼロ流体損失式

ISO 7241-B クープリングの異なるモデルまたはより多くのサイズを探していますか?ここで私たちの完全な製品ラインナップを閲覧してください:ISO 7241-B シリーズ概要

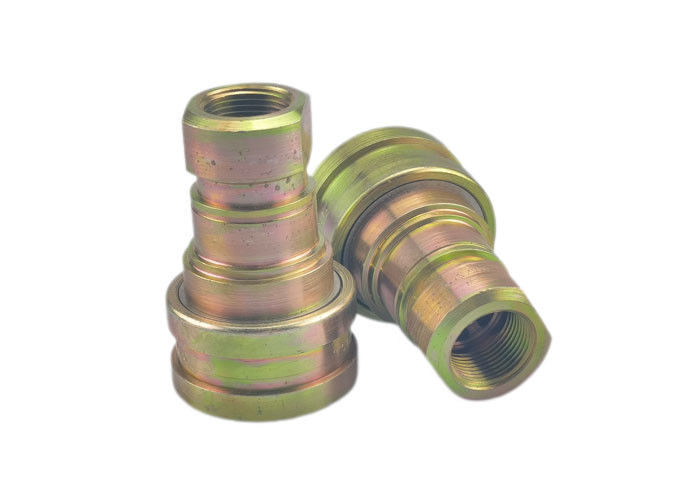

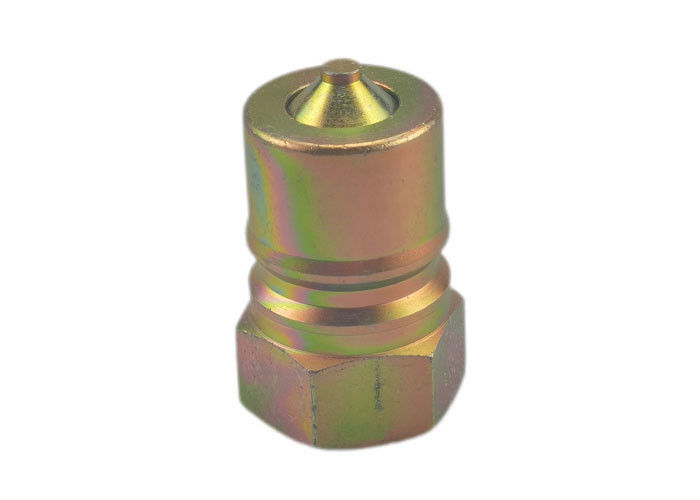

二重切断式水力結合器 - 重型建設機械のためのゼロリーク式快速切断装置

CB-SPL-1FGとCB-SPM-1FGの水力式ダブルシャットオフカップリングは,要求の高い建築および水力システムにおける信頼性の高い流体転送のために設計されています.配線接続/切断時に液体の漏れを防止するために設計された装置の操作,保守,部品交換中に最小限の漏れを保証し,環境リスクと稼働停止時間を減らす.

標準材料

• 銅,亜鉛製の鋼,ステンレス鋼
• 密封:NBR,ビトン,EPDM

特徴

1. 配合されていない漏れを防ぐために利用可能なポペットバルブ. 配合されたポペットバルブは,指定された作業圧内で配合されたときに自動的に開くので,流れを迅速に維持します.
2. 重要な部品は耐久性のために硬化されています
3. PARKER 60シリーズ,FASTER HNVシリーズ AEROQUIP FD45シリーズ,HANSEN HKシリーズと互換性がある.
4.

   体の大きさ	パートナー	糸	A について	B について	フラット の 横
   1/8 インチ	CB-S1S-1FG	恋愛 に つい て	1.91	0.98	0.56
   1/8 インチ	CB-S1S-1FN	恋愛 に つい て	1.91	0.98	0.56
   1/4 インチ	CB-S2S-1FG	血 の 影響	2.26	1.17	0.75
   1/4 インチ	CB-S2S-1FN	血 の 影響	2.26	1.17	0.75
   3/8 インチ	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8 インチ	CB-S3S-1FN	3/8 - 18	2.56	1.42	0.88
   半インチ	CB-S4S-1FG	血 の 影響	2.96	1.86	1.13
   半インチ	CB-S4S-1FN	血 の 影響	2.96	1.86	1.13
   3/4 インチ	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 インチ	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1 "	CB-S8S-1FG	1〜11	4.13	2.61	1.75
   1 "	CB-S8S-1FN	1〜11	4.13	2.61	1.75



   体の大きさ	パートナー	糸	C について	D	E について	HEX
   1/8 インチ	CB-P1S-1FG	恋愛 に つい て	1.26	0.65	0.44	0.56
   1/8 インチ	CB-P1S-1FG	恋愛 に つい て	1.26	0.65	0.44	0.56
   1/4 インチ	CB-P2S-1FG	血 の 影響	1.52	0.87	0.56	0.75
   1/4 インチ	CB-P2S-1FN	血 の 影響	1.52	0.87	0.56	0.75
   3/8 インチ	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8 インチ	CB-P3S-1FN	3/8 - 18	1.76	1.01	0.61	0.88
   半インチ	CB-P4S-1FG	血 の 影響	2.03	1.30	0.76	1.13
   半インチ	CB-P4S-1FN	血 の 影響	2.03	1.30	0.76	1.13
   3/4 インチ	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 インチ	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8S-1FG	1〜11	2.85	1.88	0.97	1.63
   1 "	CB-P8S-1FN	1〜11	2.85	1.88	0.97	1.63
