ステンレス・スチール・ハイプレッシャー・ハイプレッシャー・ハイプレッシャー

ISO 7241-B クープリングの異なるモデルまたはより多くのサイズを探していますか?ここで私たちの完全な製品ラインナップを閲覧してください:ISO 7241-B シリーズ概要

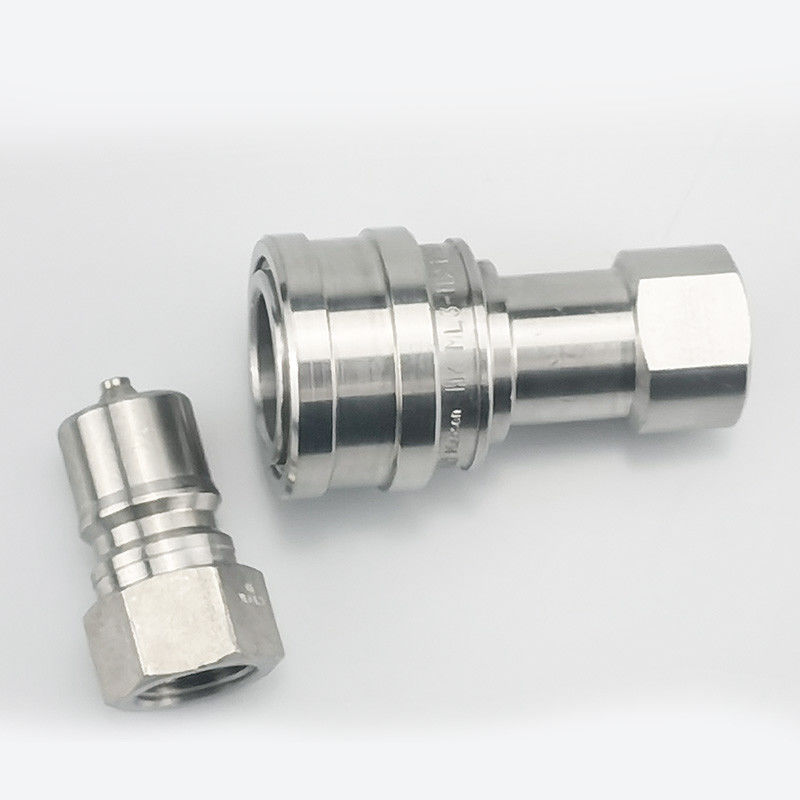

HKシリーズ303/316 ステンレス・スチール・クイック・カプリング 高圧液体・工業用流体輸送ソリューション
製品説明
HKシリーズ303/316ステンレススチール・クイッククランプは,水力,気力,および産業用流体転送システムに堅牢で耐腐蝕性能を提供します.石油・ガスなどの要求の高い産業向けに設計された精密なボールロックメカニズムと自己密封型ポペットバルブにより漏れのない動作を保証します.高圧 (最大10m) に適合するスローリングまたは平面のポートを持つバルブまたはバルブのないデザインを選択します.303/316型ステンレス鋼の構造は,厳しい化学薬品,極端な条件,頻繁な使用に耐性があり,リトロフィートのダウンタイムを最小限に抑える.瞬間のシャットオフを必要とするアプリケーションに最適です信頼HKシリーズは,重要な操作における信頼性があり,耐久性のある接続を提供します..
スタンダード材料

• 銅,亜鉛製の鋼,ステンレス鋼
• 密封:NBR,ビトン,EPDM

特徴

1. 配合されていない漏れを防ぐために利用可能なポペットバルブ. 配合されたポペットバルブは,指定された作業圧内で配合されたときに自動的に開くので,流れを迅速に維持します.
2. 重要な部品は耐久性のために硬化されています
3. PARKER 60シリーズ,FASTER HNVシリーズ AEROQUIP FD45シリーズ,HANSEN HKシリーズと互換性がある.
4.

   体の大きさ	パートナー	糸	A について	B について	フラット の 横
   1/8 インチ	CB-S1S-1FG	恋愛 に つい て	1.91	0.98	0.56
   1/8 インチ	CB-S1S-1FN	恋愛 に つい て	1.91	0.98	0.56
   1/4 インチ	CB-S2S-1FG	血 の 影響	2.26	1.17	0.75
   1/4 インチ	CB-S2S-1FN	血 の 影響	2.26	1.17	0.75
   3/8 インチ	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8 インチ	CB-S3S-1FN	3/8 - 18	2.56	1.42	0.88
   半インチ	CB-S4S-1FG	血 の 影響	2.96	1.86	1.13
   半インチ	CB-S4S-1FN	血 の 影響	2.96	1.86	1.13
   3/4 インチ	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 インチ	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1 "	CB-S8S-1FG	1〜11	4.13	2.61	1.75
   1 "	CB-S8S-1FN	1〜11	4.13	2.61	1.75



   体の大きさ	パートナー	糸	C について	D	E について	HEX
   1/8 インチ	CB-P1S-1FG	恋愛 に つい て	1.26	0.65	0.44	0.56
   1/8 インチ	CB-P1S-1FG	恋愛 に つい て	1.26	0.65	0.44	0.56
   1/4 インチ	CB-P2S-1FG	血 の 影響	1.52	0.87	0.56	0.75
   1/4 インチ	CB-P2S-1FN	血 の 影響	1.52	0.87	0.56	0.75
   3/8 インチ	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8 インチ	CB-P3S-1FN	3/8 - 18	1.76	1.01	0.61	0.88
   半インチ	CB-P4S-1FG	血 の 影響	2.03	1.30	0.76	1.13
   半インチ	CB-P4S-1FN	血 の 影響	2.03	1.30	0.76	1.13
   3/4 インチ	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 インチ	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8S-1FG	1〜11	2.85	1.88	0.97	1.63
   1 "	CB-P8S-1FN	1〜11	2.85	1.88	0.97	1.63
