1/4" ISO16028平らな表面油圧標準的な鋼鉄平らな表面カップリング

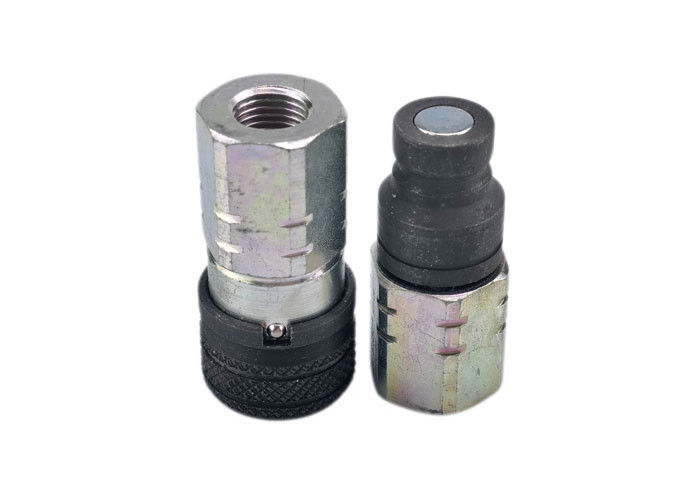

CB-6シリーズ カップリングはISO16028標準に合う平らな表面乾燥した壊れ目または最低のこぼれの油圧カップリングである。サイズは1/4"、3/8"、1/2」、5/8"、3/4"および1"である。
適用
CB-6シリーズは油圧こぼれが心配の他の製造業者との互換性が重要である適用にとって理想的であり。公益、建設用機器、農業装置、採鉱設備、鉄道の維持、頭上式のバケツの起重機、スキッドの雄牛の積込み機
標準的な材料
特徴
サイズ | 部品番号。 | 糸 | B | ジンクス | |
1/4" | CB-S2S-6FN | 1/4" | 2.32 | 1.10 | 0.87 |
3/8" | CB-S3S-6FN | 3/8'' | 2.87 | 1.26 | 1.18 |
3/8" | CB-S3S-6FN | 1/2 " | 2.87 | 1.26 | 1.18 |
1/2」 | CB-S4S-6FN | 1/2 " | 3.31 | 1.50 | 1.42 |
1/2」 | CB-S4S-6FN | 3/4'' | 3.31 | 1.50 | 1.42 |
5/8" | CB-S5S-6FN | 1/2 " | 3.23 | 1.65 | 1.42 |
5/8" | CB-S5S-6FN | 3/4'' | 3.39 | 1.65 | 1.42 |
3/4" | CB-S6S-6FN | 3/4'' | 3.74 | 1.89 | 1.61 |
3/4" | CB-S6S-6FN | 1'' | 3.86 | 1.89 | 1.61 |
1" | CB-S8S-6FN | 1-1/4'' | 4.33 | 2.17 | 2.17 |
サイズ | 部品番号。 | 糸 | C | D | ジンクス |
1/4" | CB-P2S-6FN | 1/4" | 2.05 | 0.63 | 0.87 |
3/8" | CB-P3S-6FN | 3/8'' | 2.52 | 0.78 | 1.18 |
3/8" | CB-P3S-6FN | 1/2 " | 2.52 | 0.78 | 1.18 |
1/2」 | CB-P4S-6FN | 1/2 " | 2.91 | 0.96 | 1.42 |
1/2」 | CB-P4S-6FN | 3/4'' | 2.95 | 0.96 | 1.42 |
5/8" | CB-P5S-6FN | 1/2 " | 2.87 | 1.06 | 1.42 |
5/8" | CB-P5S-6FN | 3/4'' | 2.95 | 1.06 | 1.42 |
3/4" | CB-P6S-6FN | 3/4'' | 3.39 | 1.18 | 1.61 |
3/4" | CB-P6S-6FN | 1'' | 3.39 | 1.18 | 1.61 |
1" | CB-P8S-6FN | 1-1/4'' | 3.54 | 1.42 | 2.17 |
